KX-TDA 600
Цифровая АТС Panasonic KX-TDA600UA (до 640 внешних линий/до 1120 внутренних линий, до 512 мобильных абонентов)АТС KX-TDA600 - в настоящее время самая большая по емкости из АТС Panasonic. Функционально эта АТС аналогична предыдущим моделям мини-АТС Panasonic серии KX-TDA и рекомендуется для установки в офисах средних и больших компаний, число сотрудников в которых более 100. Модульная конструкция и полностью универсальные слоты во всех блоках обеспечивают возможность простого наращивания емкости АТС по мере роста компании. АТС Panasonic KX-TDA600 может использоваться как обычная офисная АТС или подключаться по каналам ISDN или VoIP в качестве центральной в корпоративной телефонной сети. Благодаря возможности подключения до 128 базовых станций DECT и до 512 микросотовых терминалов позволяют использовать KX-TDA600UA в больших по протяженности помещениях для организации телефонной связи с большим количеством беспроводных абонентов, что дает возможность использовать ее на предприятиях с большим количеством постоянно перемещающимися сотрудников (заводы, таксопарки, большие торговые центры и т.д.). Благодаря встроенному tenant-сервису одной АТС KX-TDA600 может пользоваться несколько (до 8) независимых организаций со своими независимыми алгоритмами работы (распределение звонков, внутренняя нумерация, временные работы станции и т.д.). Поэтому несколько компаний, расположенных в одном здании (например, в бизнес-центре), могут приобрести и установить Panasonic KX-TDA600 и пользоваться ей совместно, сократив расходы на телефонизацию своих офисов.
Дополнительно...
IP-телефония
Кроссовое оборудование
Системы гарантированного питания

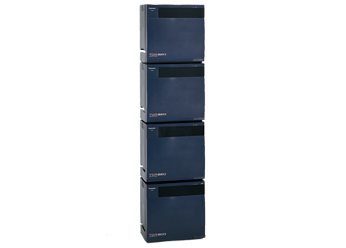

Конструктивно АТС KX-TDA600UA представляет собой основной системный блок, в котором установлен центральный процессор и имеется 10 универсальных слотов под установку плат расширения. К нему в зависимости от требуемой емкости может быть подключено до 3 блоков расширения KX-TD620, каждый из которых содержит 11 универсальных слотов. Размеры основного блока В отличии от предыдущих моделей ни в основном блоке, ни в блоках расширения не предусмотрено специальных слотов под плату опций или CTI, которые теперь устанавливаются в любой слот. Системные блоки поставляются без источников питания, которые необходимо приобретать отдельно. В зависимости от конфигурации можно устанавливать блоки питания M и L типа. Как правило, при конфигурациях, близких к полному заполнению блоков KX-TDA600 или KX-TDA620, в них необходимо устанавливать блоки KX-TDA0103 (типа L). Если же системный блок или блок расширения заполнен менее чем наполовину, можно использовать источник KX-TDA0104 (типа M), однако надо иметь в виду, что при дальнейшем расширении емкости мощности этого блока может не хватить. В любом случае для окончательного утверждения спецификации необходимо проконсультироваться со специалистом. Максимальные значения емкости KX-TDA600RU приведены в таблице.
Максимальные значения емкости Panasonic KX-TDA600 приведены в таблице
Количество блоков | ||||
1 | 2 | 3 | 4 | |
количество слотов | 10 | 21 | 32 | 43 |
аналоговые городские линии | 160 | 320 | 480 | 640 |
ISDN BRI | 80 | 160 | 240 | 320 |
ISDN PRI | 5 | 10 | 15 | 20 |
E1 R2 | 5 | 10 | 15 | 20 |
VoIP (H.323 ver. 2) | 160 | 320 | 480 | 640 |
внутренние абоненты | 160 | 320 | 480 | 640 |
аналоговые | 160 | 320 | 480 | 640 |
цифровые | 160 | 320 | 480 | 640 |
IP-телефоны | 160 | 320 | 480 | 640 |
консоль прямого доступа | 64 | |||
Микросотовые трубки DECT | 512 | |||
Базовые станции DECT | 32 | 64 | 96 | 128 |
Домофоны и электрозамки | 16 | 32 | 48 | 64 |
Внешние датчики | 16 | 32 | 48 | 64 |
Внешние датчики | 4 |
Более подробная информация по функциям KX-TDA600RU на русском языке (pdf, 3мб)
Основные параметры KX-TDA600UA
АТС Panasonic KX-TDA600UA - цифровая АТС с неблокируемой коммутационной матрицей без резервирования центрального оборудования. Центральный процессор имеет тактовую частоту 200МГц,, почти в два раза большую, чем у KX-TDA100/200). Питание производится от сети переменного тока 100 - 240 В частотой 50/60 Гц. Предусматривается подключение резервных аккумуляторов непосредственно к блокам питания АТС (36В, рекомендованная емкость - 28 А/ч). Можно использовать отдельные аккумуляторы на каждый системный блок или подключать один набор аккумуляторов ко всем системным блокам. Поддерживаемые интерфейсы со стороны города - аналоговые двухпроводные городские линии с тональным или импульсным набором, E1 DTMF, E1 MFC, ISDN PRI/BRI EDSS1, E&M (тип 5), Ethernet VoIP, QSig - протокол межстационного соединения (по ISDN или VoIP). Абонентское оборудование - аналоговые телефонные аппараты с тональным или пульсовым набором, аналоговые и цифровые системные телефоны Panasonic (72-й, 74-й, 75-й и новой 76-й серий), абонентское терминальное оборудование по протоколу BRI S0, IP-телефоны, система голосовой почты, беспроводная микросотовая система стандарта DECT. АТС позволяет проводить конференц-связь (до 10 трехсторонних, до 4 восьмисторонних и одну 32-стороннюю управляемую конференцию с максимальным количеством активных абонентов - 4), 2 порта внешнего оповещения, два порта для внешней музыки при удержании. Масса АТС в полной комплектации - не более 16 кг, размеры системных блоков - 430мм х 415мм х 270мм (KX-TD600 и KX-TD620 имеют одинаковые размеры).
Программирование KX-TDA600 осуществляется с помощью компьютера (под Windows), подключенного к портам RS-232 или USB. Возможно программирование АТС через компьютерную сеть или удаленное программирование (при установке в АТС специальных плат).
Платы расширения для АТС KX-TDA600
АТС Panasonic KX-TDA600 поддерживает ряд плат (но не все), разработанных для предыдущих моделей KX-TDA100 и KX-TDA200. Вместе с тем, специально для этой станции были разработаны платы городских и внутренних линий, которые имеют встроенный процессор для уменьшения нагрузки на центральный процессор системы, при этом аналогичные платы от KX-TDA100/200 не поддерживаются. Особенное внимание при конфигурировании KX-TDA600 необходимо уделять ограничениям на максимально возможное количество тех или иных плат и на установку источника питания необходимой мощности в каждый системны блок и необходимость платы дополнительной памяти. Если установка какой-либо платы приводит к превышению допустимой емкости, эта плата игнорируется. В любом случае, для проверки правильности составления конфигурации необходимо обратится к специалистам.
Модель |
Краткое описание | Максимальное количество при кол-ве блоков | Куда устанавливается | |||
---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | |||
KX-TDA0144 | плата 8 базовых станций DECT | 4 | 8 | 12 | 16 | свободный слот |
KX-TDA0161 | плата 4 домофонов и 4 электрозамков | 4 | 8 | 12 | 16 | плата опций |
KX-TDA0164 | плата 4 внешних датчиков | 4 | 8 | 12 | 16 | плата опций |
KX-TDA0168 | Плата Caller ID для внутренних абонентов | 10 | 20 | 30 | 40 | KX-TDA0173 |
KX-TDA0170 | Плата 8 гибридных внутренних линий (8 цифровых DXDP + 8 аналоговых портов) | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0171 | Плата 8 цифровых внутренних линий с поддержкой функции DXDP | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0172 | Плата 16 цифровых внутренних линий с поддержкой функции DXDP | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0173 | Плата 8 аналоговых внутренних линий | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0184 | Плата 8 каналов E&M | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0188 | Плата E1 R2 MFC | 5 | 10 | 15 | 20 | свободный слот |
KX-TDA0190 | Плата опций | 4 | 8 | 12 | 16 | свободный слот |
KX-TDA0191 | Плата OGM/DISA (4 канала). | 4 | 8 | 12 | 16 | плата опций |
KX-TDA0193 | Плата Caller ID (8 каналов). Сигнализация FSK/DTMF. | 20 | 40 | 60 | 80 | на плату KX-TDA6181 |
KX-TDA0196 | Плата аналогового модема для удаленной связи с АТС (протокол V90). | 1 | на процессор | |||
KX-TDA0284 | Плата 4 каналов BRI | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0288 | Плата 8 каналов BRI | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0290 | плата ISDN PRI (30B+D, Euro-ISDN/ETSI). | 5 | 10 | 15 | 20 | свободный слот |
KX-TDA0410 | Плата Ethernet (10Base T) | 1 | свободный слот основного блока | |||
KX-TDA0470 | Плата 16 IP-телефонов | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA0490 | плата VOIP (16 каналов). Соответствует стандартам VoIP H.323 V.2 ITU-T G.729a, G.723.1 и G.711. | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA6105*1 | плата расширения памяти. необходима при организации конференции, для использования функции DXDP и других функций | 1 | на процессор | |||
KX-TDA6110 | ведущая плата системной шины | 1 | специальный слот основного блока | |||
KX-TDA6111 | плата расширения системной шины | 1 | на плату 6110 | |||
KX-TDA6201 | набор креплений | 1 | для системы из 3 или 4 блоков | |||
KX-TDA6166 | плата эхоподавления (16 каналов) для конференц-связи. | 2 | 4 | 6 | 8 | свободный слот |
KX-TDA6174 | Плата 16 аналоговых внутренних линий | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA6175 | Плата 16 аналоговых внутренних линий с индикацией звонка | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA6181 | плата 16 городских линий | 10 | 20 | 30 | 40 | свободный слот |
KX-TDA6920 | SD карта с расширенными функциями (NDSS, расширенные функции CTI) | 1 | вместо стандартной SD-карты |
*1 Установка данной платы требуется не всегда даже для реализации указанных функций. Для уточнения необходимости ее установки обращайтесь к нашим специалистам |
Системные телефоны
АТС Panasonic KX-TDA600 поддерживают все модели системных телефонов Panasonic начиная с KX-T7030 ( 70-я, 72-я, 73-я, 74-я и 75-я серия). Это позволяет сократить расходы при замене имеющейся АТС на новую. Однако при установке этих системных аппаратов в АТС KX-TDA необходимо правильно выбирать блок питания, т.к. эти аппараты отличаются повышенным энергопотреблением. При комплектации новой АТС следует использовать специально выпускаемые аппараты 76-й серии, отличающиеся современным дизайном и расширенным набором функций.
Установка и програмирование
Система KX-TDA600 может крепиться на стену или на пол (крепеж и шаблон разметки под отверстия находятся в комплекте) или устанавливаться в 19" стойку (для установки в стойку необходимы адаптеры KX-A242). При напольной установке системы из 3-х или 4-х блоков необходим набор креплений KX-TDA6201, в который входят напольные крепления и настенные кронштейны. Все городские и внутренние линии должны быть подведены к месту установки системного блока и подключены к соответствующим гнездам на платах расширения с помощью кабелей со специальными разъемами RJ-57. Подключение городских линий, внутренних аналоговых и цифровых телефонов производится по двум проводам, подключение аналоговых системных телефонов (KX-T7030, KX-T7330, KX-T7730 и др.) - по четырем проводам. Назначение контактов разъемов приведены в описании плат расширения. Перед первым запуском систему необходимо заземлить. Правильно выполненное заземление (подключение к земле) обеспечивает защиту цифровой гибридной IP-ATC от воздействия внешних помех, а также позволяет снизить риск поражения пользователя электрическим током в случае удара молнии.
