IC-F33G/IC-F43G

Портативная радиостанция. Диапазон частот: 136-174 МГц / 400-479 МГц. Мощность: 5.0 Вт / 4.0 Вт. Количество каналов: 256

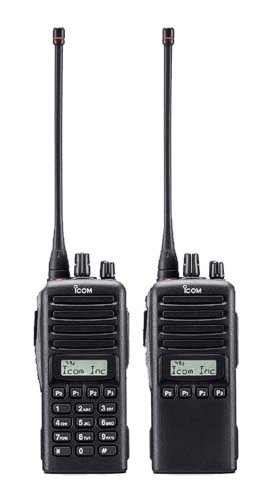

Портативные радиостанции УКВ/ДЦВ диапазона

GT – версия с 10-кнопочной клавиатурой на передней панели радиостанции
GS – версия без клавиатуры

Разработаны для обеспечения радиосвязи как с передвижными, так и со стационарными объектами, и используются на складах, в больницах, гостиницах, курьерских службах. В моделях доработаны технические характеристики, в частности расширен диапазон частот, улучшены встроенные системы тоновых посылок, усилитель звукового сигнала и пр. Эти и другие характеристики радиостанций IC-F33GT (GS)/ IC-F43GT (GS) обеспечивают качественную дуплексную связь в соответствии с последними достижениями в области наземной передвижной радиосвязи.

• Широкий диапазон частот и большое число каналов
• Встроенная многоформатная система тоновых посылок
• Встроенные маскиратор речи (скрэмблер), датчик «горизонтальное положение», модуль тонального набора, аудио компаундер
• Совместимость со стандартом BIIS 1200 (Стандарт цифрового взаимообмена информацией и сообщениями)
• Литиево-ионная аккумуляторная батарея
• Буквенно-цифровой дисплей
• Программируемые кнопки
• Поддержка протокола SmarTrunk 3GTM



Широкий диапазон частот и большое число каналов

Радиостанции IC-F33GT(GS) / IC-F43GT(GS) покрывают широкий диапазон частот. 256 каналов памяти с 16 банками памяти позволяют группировать и сохранять настройки каналов. Удобно выбирать необходимый канал памяти с помощью селектора каналов.

Встроенная многоформатная система тоновых посылок

Встроенная система тоновых посылок (тональный шумоподавитель (пилот-тон), цифровой шумоподавитель, системы посылки 2-тонового и 5-тонового кода, система BIIS) используется для организации групповых вызовов и обеспечения «бесшумной» работы в режиме ожидания. Также используется для организации избирательных вызовов и дистанционного управления ретранслятором. Раскодировка 2-тоновых и 5-тоновых кодов (до 10 2-тоновых кодов и до 8 5-тоновых кодов) происходит на одном канале памяти. Это оптимальный вариант для пользователей, которым необходима прямая передача поисковых вызовов на одном канале.



При получении согласованных тоновых кодов, для каждого из них можно запрограммировать следующие функции:

  • Символ звукового сопровождения вызова

  • Ответный вызов

  • Блокировка радиостанции

  • Звуковой сигнал

  • Автоматическая передача

  • Сканирование

Встроенный маскиратор речи (скрэмблер)

Модели IC-F33GT(GS) / IC-F43GT(GS) снабжены встроенным маскиратором речи инверсного типа. При необходимости обеспечения более высокого уровня безопасности переговоров используйте опционные маскираторы речи UT-109 и UT-110).

  • Встроенный аудио компаундер

  • Встроенный аудио компаундер позволяет улучшить качество звукового сигнала (понижение шумов) и обеспечить чистый прием сигнала даже в узком диапазоне частот.

  • Совместимость со стандартом BIIS 1200 (Стандарт цифрового взаимообмена информацией и сообщениями)

При работе в системе BIIS доступны следующие функции избирательных вызовов и обработки данных:



  • 32 ячейки памяти для быстрого вызова;

  • 7 групп идентификационных номеров;

  • 24 статусных сообщения;

  • 8-символьные сообщения SDM (краткие текстовые сообщения);

  • получение текстовых сообщений, содержащих вплоть до 95 символов.

Литиево-ионная аккумуляторная батарея

Литиево-ионная аккумуляторная батарея BP-231 емкостью 1150 мАч входит в комплект и обеспечивает работу радиостанции в течение 9 часов (для модели IC-F33GT(GS)) и 8 часов (для модели IC-F43GT(GS)) в режиме передача:прием:режим ожидания=5:5:90 с активной функцией экономии заряда. Для более продолжительного времени работы, а именно 16 часов (для модели IC-F33GT(GS)) и 15 часов (для модели IC-F43GT(GS)), используйте аккумуляторную батарею BP-232. Для литиево-ионных батарей доступны различные типы зарядки и отсутствует «эффект памяти». Аккумуляторная батарея надежно крепится к корпусу радиостанции при помощи направляющих полозьев.

8 программируемых кнопок

Кнопки [P0]-[P3], [?], [?], [Red], и [Monitor] можно запрограммировать в соответствии с запросами пользователя. Кнопка [Red] на верхней панели радиостанции может быть запрограммирована как кнопка экстренного вызова.

Буквенно-цифровой дисплей

На 8-символьном буквенно-цифровом дисплее отображаются названия (номера) каналов, банков памяти, тоновых кодов и сканируемых каналов. Операционные символы на вспомогательной строке дисплея отображают текущий заряд аккумуляторной батареи, силу сигнала, режим работы (на прием или на передачу) и прочие функциональные настройки радиостанции.

Компактные габариты и малый вес

По сравнению с предыдущими моделями, улучшены такие характеристики, как габариты и вес: всего лишь 285 г или 10 унций (с учетом упаковки АКБ BP-231) с габаритами 53 x 120 x 32.5 мм (23/32 x 423/32 x 19/32 дюйма) для модели IC-F33GT(GS). Алюминиевый каркас в сочетании с корпусом из поликарбоната обеспечивают прочность в соответствии требованиями военного стандарта Military Standard 810.

Технические характеристики радиостанции Icom IC-F33GT(GS) / IC-F43GT(GS)



IC-F33GT_GS / IC-F43GT_GS

Диапазон частот:

136-174 МГц / 400-479 МГц

Количество каналов:

256 каналов/16 банков памяти

Шаг сетки частот:

12.5/25 кГц, 15/30 кГц

Шаг подстройки сетки частот:

2.5/3.125 кГц / 5/6.25 кГц

Требования к источнику питания:

АКБ Li-Ion 7.2В: 800 мАч (BP230),
1150 мАч (BP231),
2000 мАч (BP232)

Потребление тока - при работе на передачу:
при максимальной выходной мощности передатчика
при минимальной выходной мощности передатчика

1.5А / 1.7А

Потребление тока - при работе на прием:
при максимальном уровне громкости
в режиме ожидания

300мА
85мА

Диапазон рабочих температур:

от -30°C до +60°С

Габариты (ширина x высота x толщина):

53х120х32.5 мм

Вес:

300 г вместе с антенной и BP231

Характеристики передатчика

Выходная мощность: 5.0 / 4.0 Вт
Ограничение модуляции: 60-100% от максимальной модуляции
Максимальная девиация частоты: ±2.5 кГц (для шага сетки частот 12.5/15 кГц)
±5 кГц (для шага сетки частот 25/30 кГц)
Нелинейное искажение выходного аудио сигнала: 3% (ЗЧ 1 кГц, девиация 40%)
Уровень побочных излучений: 70 дБ
Подавление по соседнему каналу: 60 дБ минимум (для шага сетки частот 12.5/15 кГц)
70 дБ минимум (для шага сетки частот 25/30 кГц)
Уровень ЧМ шумов и помех: 40 дБ (для шага сетки частот 12.5/15 кГц)
46 дБ (для шага сетки частот 25/30 кГц)
Полное сопротивление для выносной гарнитуры: 3-проводный разъем диаметром 2.5 мм/2.2 кОм

Характеристики приемника

Чувствительность: 0.25 мкв при 12 дБ SINAD
Пороговая чувствительность шумоподавителя: 0.25 мкв
Промежуточные частоты:
первая
вторая
третья
46.35 МГц
450 кГц
Избирательность по соседнему каналу: 65 дБ (для шага сетки частот 12.5/15 кГц)
75 дБ (для шага сетки частот 25/30 кГц)
Избирательность по побочному каналу: 70 дБ
Интермодуляция: 74 дБ
Уровень шумов и помех: 40 дБ (для шага сетки частот 12.5/15 кГц)
45 дБ (для шага сетки частот 25/30 кГц)
Мощность аудио выхода: 0.5 Вт при искажении 1% с нагрузкой 8 Ом
Разъем для выносного динамика: 3-проводный разъем 3.5 мм/8 Ом

Аксеcсуары

Аккумуляторы BP-230 (Li-Ion 7.4V/800 mAh)
BP-231 (Li-Ion 7.4V/1150 mAh)
BP-232 (Li-Ion 7.4V/2000 mAh)
Зарядные устройства BC-171 + BC-147 (10ч)
BP-160 + BC-145 (2ч)
BC-119N + AD-106 + BC-145 (2ч)
Многопозиционные зарядные устройства BC-121N + 6*AD-106 + BC-157
(Шестипозиционное ЗУ, 2ч)
Гарнитура скрытого ношения HM-128L
Микрофон-манипулятор HM-153L / HM-158L / HM-159L
Гарнитура с оголовьем и VOX VS-1L - VOX/PTT адаптер + HS-94 / HS-95
Лорингофон VOX VS-1l - VOX/PTT адаптер + HS-97
Головной телефон (наушники) SP-13
Антенны короткие FA-SC56VS (150-162 MHz)
FA-SC57VS (160-174 MHz)
FA-SC73US (450-490 MHz)
Антенны стандартные FA-SC25V (136-150 MHz)
FA-SC55V (150-174 MHz)
FA-SC25U (400-430 MHz)
FA-SC57U (430-470 MHz)
FA-SC72U (470-520 MHz)
Логические модули UT-108 - DTMF декодер
UT-109 - маскиратор речи (32 кода)
UT-110 - маскиратор речи
(роллингового типа 4 группы по 255 кодов)
Ф-030 - SmarTrunkII
Ф-030-К2 - SmarTrunkII
Клипса MB-93 / MB-94
Чехол AT-F33
Комплект для програмирования с ПК CS-F33 + OPC-478
