SMART GATE

2N SmartGate — это одноканальный аналоговый GSM шлюз, который предлагает экономный способ связи. Он предназначается для малых фирм и домашнего хозяйства, а его главная цель заключается в том, чтобы сэкономить пользователям расходы за звонки в сотовые сети

Шлюз 2N SMART GATE можно присоединить к УАТС, к обычному телефонному аппарату или компьютеру (LAN), его можно использовать для передачи голоса, передачи данных через GPRS, SMS сообщений и аналог факсов.

2N SMART GATE предлагает следующие отличные функции:

Экономия расходов:
При помощи этого шлюза Вы можете сократить на половину свои фирменные счета за телефон, потому что все вызовы, направленные в сети GSM, направляются через этот шлюз и нет необходимость устанавливать дорогую связь между ТфОП и GSM.

• Функция DialThru:
  Большим преимуществом шлюза 2N SMART GATE является его функция DialThru. Если этот GSM шлюз присоединить к обычному телефону, то можно звонить непосредственно в общественные телефонные сети и сети GSM.


• Порты FXO и FXS:
  Шлюз 2N SMART GATE оснащен интерфейсами FXS и FXO. Их можно устанавливать на внешнюю линию УАТС (FXS порт) или на линию добавочного аппарата УАТС (FXO).


• Функция Mobility Extension:
  Если 2N SMART GATE установлен на линии добавочного аппарата УАТС, то благодаря новой функции Mobility Extension вы становитесь в любой момент и в любое время доступны на мобильном телефоне, если вызывающий абонент наберет ваш стационарный номер, заданный УАТС.


• Обратный вызов — CallBack:
  Если активизирована функция CallBack, то GSM шлюз откажет в приеме приходящего вызова. Если вызывающий повесит трубку перед истечением лимита времени, GSM шлюз начнет звонить на требуемый добавочный аппарат. Если добавочный аппарат повесит трубку, то шлюз позвонит в сеть GSM по номеру вызывающего абонента (CLIP).


• Информация о недостаточном кредите:
  С этого момента Вам не следует беспокоиться относительно информации о состоянии вашей SIM карты с предварительной оплатой. Шлюз можно запрограммировать так, чтобы при снижении кредита ниже заданного уровня (например, 5 EUR) было получено SMS сообщение о низком кредите (LOW CREDIT).


• GPRS соединение:
  GPRS соединение позволяет осуществлять связь по электронной почте или просматривать Интернет. Часто оно используется малыми фирмами в качестве резервного присоединения к Интернету, или пользователями на кораблях или в отдаленных местах в качестве главного подсоединение к Интернету.


• Отправка и прием SMS сообщений:
  2N SMART GATE позволяет всем пользователям компьютерной сети LAN отправлять и принимать SMS сообщения при помощи сетевого приложения из предложения 2N SMS Server. Сообщение о вручении SMS перенаправляется сервером автоматически.

  Технические параметры SmartGate

GSM
GSM модуль	MC45 EGSM 900 / GSM 1800 / GSM 1900 MC46/MC56 EGSM 850 / GSM 1800 / GSM 1900
Мощность передачи	2 Вт GSM 850 / 900 MГц, 1 Вт GSM 1800 / 1900 MГц
Чувствительность ресивера	-104 dBm
Aудио	HR+FR+EFR Half rate+Full rate+Enhanced full rate,  функция подавления \аннулирования эха
Данные	GPRS класс 10, 4+2 макс. 85.6 kbps, CSD макс. 14.4 kbps; кодирование CS 1, 2, 3, 4
Факс	PC-Fax Group 3, Class 2
Aнтеннa	850/ 900/ 1800/ 1900 MHz 50 SMA разъем
SIM карта	3V или 1.8V plug-in
Электропитание
Питание сети	230/12В; 0.5A адаптер
DC электропитание	10 to 16V DC
12V потребление	Резерв  100mA Call/data typ. 300mA max. 400mA
Разъем	DC Jack 5,5/2,1 мм
Интерфейс телефона
Интерфейс телефона FXS (для АТС внешней линии или аналог. телефона)	2-ух проводной аналоговый, FXS
Тип коннектора телефона	RJ 11, 6/2
Сопротивление линии	600 Ом
Напряжение шлейфа	26 В DC
Ток шлейфа	макс. 40 мA
Сопротивление шлейфа	макс. 800 Ом
Регулируемая тoновая частота	425 Гц
Тип набора номера	Тональный (DTMF) и импульсный
Серийный интерфейс
Тип интерфейса	RS-232C
Коннектор	D-Sub 9 pins
Скорость передачи	1200 — 115200 Б/сек.
Другое
Габариты	(без коннектора) 170 x 130 x 45 мм
Рабочая температура	0°C to 45°C
Рабочий статус передачи сигналов	3 LEDs (вкл, GSM сеть, линия)

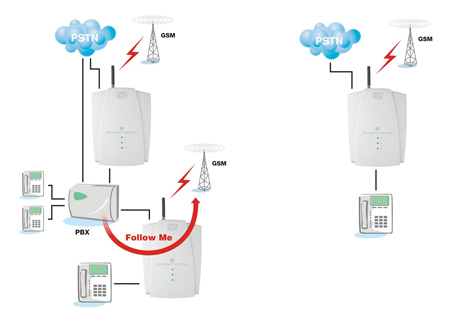

Схема организации связи на 2N SMART GATE



Дополнения:
2N EnergyBank — резервный источник,который можно использовать для любого оборудования, работающего на 12В, например 2N SMART GATE. При использовании этого источника каждое оборудование на 12В сможет продолжать работать в случае прекращения подачи или падения напряжения в сети гораздо дольше.

Упаковка 2N SMART GATE содержит следующие дополнения:

телефонный кабель, серийный кабель, адаптер питания, CD с SW, GSM антенны, входной разъем для отправки SMS сообщений, шурупы и дюбели.

Инсталляция:
Шлюз 2N SMART GATE можно установить в течение нескольких минут, для этого не требуется специальная электротехническая квалификация.

Другие аналоговые GSM шлюзы из портфеля 2N:
2N Omikron — многоканальный аналоговый GSM шлюз, предназначенный для средних фирм
2N EasyGate — одноканальный GSM шлюз для малых фирм

Свойства:

• двухпроводной интерфейс FXS (для аналогового телефона или для наружной линии УАТС
• двухпроводной интерфейс FXO (для линии дополнительного аппарата УАТС)
• функция DialThru
• поддержка 2N SMS Server при отправке и приемке SMS сообщений
• серийный порт для GPRS/CSD соединения
• отправка и приемка факсов (Analog FAX)
• источник питания 12В
• поддержка CLIP — изображение номера вызывающего абонента на дисплее
• автоматическая отправка сообщений SMS, активизированная внешним сигналом
• SMS сообщение о недостаточном кредите на картах с предварительной оплатой
• функция Mobility Extension
• ограничение, оценка и корректировка вызываемых номеров
• всемирное использование (зависит от номера для заказа)
