UPS 13,8V/1A - 5V/4A BM

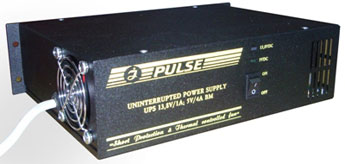

Источник бесперебойного питания UPS 13,8V/1A; 5V/4A BM

Назначение источник бесперебойного питания UPS 13,8V/1A; 5V/4A BM

Источник бесперебойного питания UPS 13,8V/1A; 5V/4A BM (далее – прибор) предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры и других потребителей энергии.

Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в приборе встроена аккумуляторная батарея 12В емкостью 7А-ч.

Условия эксплуатации:

- температура окружающего воздуха от 0С до +40С;

- относительная влажность воздуха 95% при температуре +35С;

- режим работы – круглосуточный.

Основные технические данные и характеристики

  • Номинальное значение напряжение питающей сети переменного тока 220В.
  • Рабочий диапазон напряжения питающей сети переменного тока (187…242)В.
  • Допустимый диапазон напряжения питающей сети переменного тока (180…250)В.
  • Выходное напряжение постоянного тока Uвых:
  • - первого канала (13,8   0,1)В;
  • - второго канала (5,0±0,1)В.
  • Максимальный выходной ток Iмакс:
  • - первого канала (с учетом тока заряда АБ) 3А;
  • - второго канала 4А.
  • Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
  • Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
  • Пульсации выходного напряжения в режиме стабилизации напряжения по каждому из каналов, не более 150мВ эффективного значения.
  • Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/С.
  • Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 7% от Uвых эффективного значения.
  • В приборе защита от перегрузок и коротких замыканий в первом канале осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
  • В приборе предусмотрено автоматическое подключение резервной сети или аккумуляторной батареи к потребителю, последующее отключение ее при разряде ниже допускаемого уровня, а также восстановление емкости зарядным током после появления напряжения в питающей сети.
  • Ток заряда АБ Iзар равен разности между максимальным выходным током первого канала Iмакс и током потребления нагрузки.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока, (12,0…12,4)В.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки при разряде, (10,5…10,75)В.
  • По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
  • Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом, между замкнутыми выходными контактами и корпусом, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными контактами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
  • К.П.Д. прибора при максимальной выходной мощности, не менее 0,75.
  • Габаритные размеры прибора (Ш×В×Г) 270×70×187мм.
  • Масса прибора, не более 4,5кг.
