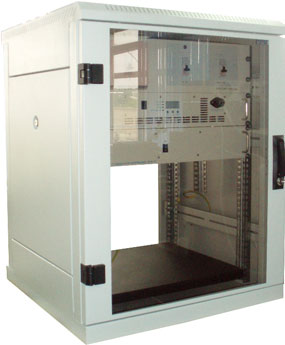

UPS 220V/24V/10A

Система бесперебойного электропитания UPS 220V/24V/10A предназначена для питания в стационарных условиях радиоэлектронной аппаратуры и других потребителей энергии, а также для контроля состояния и заряда аккумуляторной батареи.

Назначение системы бесперебойного электропитания UPS 220V/24V/10A

Система бесперебойного электропитания UPS 220V/24V/10A предназначена для питания в стационарных условиях радиоэлектронной аппаратуры и других потребителей энергии, а также для контроля состояния и заряда аккумуляторной батареи.
 Система бесперебойного электропитания состоит из: устройства зарядного УЗ 28/35 и стабилизатора напряжения 24/24-10.

Условия эксплуатации:

- температура окружающего воздуха от 0С до +40С;
- относительная влажность воздуха 95% при температуре +35С;
- режим работы – круглосуточный.

Основные технические данные и характеристики

Устройство зарядное УЗ 28/35

  • Номинальное значение напряжение питающей сети переменного тока 220В.
  • Рабочий диапазон напряжения питающей сети переменного тока (180…250)В.
  • Допустимый диапазон напряжения питающей сети переменного тока (170…265)В.
  • Диапазон установки выходного напряжения постоянного тока Uвых (21,0…29,0)В.
  • Максимальный выходной ток Iмакс 35А.
  • Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
  • Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
  • Пульсации выходного напряжения в режиме стабилизации напряжения, не более 200мВ эффективного значения.
  • Пульсации выходного напряжения в режиме стабилизации напряжения, не более 400мВ эффективного значения.
  • Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/С.
  • Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5% от Uвых эффективного значения.
  • В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
  • В приборе предусмотрено автоматическое подключение резервной аккумуляторной батареи к потребителю, последующее отключение ее при разряде ниже допускаемого уровня, а также восстановление емкости зарядным током после появления напряжения в питающей сети.
  • Диапазон установки емкости подключаемой АБ САБ (20…200) А·ч.
  • Максимальное установленное значение тока заряда АБ Iзар (0,1∙САБ) А.
  • Текущее максимальное значение тока заряда АБ (Iмакс-Iнагр), А.
  • Ток заряда аккумуляторной батареи, при котором происходит переход в режим содержания АКБ, 0,025*CАБ. Максимальное время работы прибора в режиме ускоренного заряда АКБ – 15ч, после этого происходит автоматический переход в режим содержания.
  • Ток заряда аккумуляторной батареи, при котором через время 5мин. происходит переход в режим в ускоренного заряда АКБ, 0,05*САБ.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока 23В (первое подключение) и 25В (последующие подключения).
  • Минимальное напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение на заряд при появлении напряжения сети переменного тока 18В.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки при разряде 21В.
  • По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
  • Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом, между замкнутыми выходными клеммами и корпусом, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
  • К.П.Д. прибора при максимальной выходной мощности, не менее 0,86.

Стабилизатор напряжения 24/24-10

  • Номинальное значение напряжения электропитания постоянного тока 24В.
  • Рабочий диапазон напряжения электропитания постоянного тока (21…28)В.
  • Допустимый диапазон напряжения электропитания постоянного тока (20…30)В.
  • Выходное напряжение постоянного тока Uвых (24,0...0,2)В.
  • Максимальный выходной ток Iмакс 10А.
  • Нестабильность выходного напряжения при изменении напряжения электропитания во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
  • Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении электропитания, не более 1%.
  • Пульсации выходного напряжения в режиме стабилизации напряжения, не более 50мВ эффективного значения.
  • Пульсации выходного напряжения в режиме ограничения тока, не более 100мВ эффективного значения.
  • Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/С.
  • Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5%.
  • В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
  • По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
  • Электрическая прочность изоляции между замкнутыми входными клеммами и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми входными и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
  • К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
