UPS 220V/24V/1,5kVA

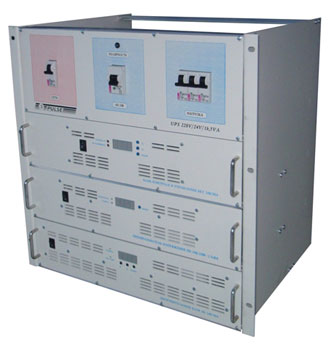

Система бесперебойного электропитания UPS220V/24V/1,5kVA

Назначение системы бесперебойного электропитания UPS220V/24V/1,5kVA

Система бесперебойного электропитания UPS220V/24V/1,5kVA предназначена для питания в стационарных условиях радиоэлектронной аппаратуры и других потребителей энергии, а также для контроля состояния и заряда аккумуляторной батареи.
Система бесперебойного электропитания состоит из: выпрямительного блока ВБ 24В/80А, блока контроля и управления БКУ 24В/80А и преобразователя напряжения ПН 24В/220В 1,5кВА 50Гц.

Условия эксплуатации:

- температура окружающего воздуха от 0С до +40С;
- относительная влажность воздуха 95% при температуре +35С;
- режим работы – круглосуточный.

Основные технические данные и характеристики

Выпрямительный блок ВБ 24В/80А

  • Номинальное значение напряжения питающей сети переменного тока 220В.
  • Рабочий диапазон напряжения питающей сети переменного тока (185…255)В.
  • Допустимый диапазон напряжения питающей сети переменного тока (175…265)В.
  • Коэффициент входной мощности, не менее 0,95.
  • Диапазон установки выходного напряжения постоянного тока (21…30)В.
  • Дискретность установки выходного напряжения постоянного тока 0,1В.
  • Максимальный выходной ток Iмакс 80А.
  • Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
  • Нестабильность выходного напряжения при изменении тока нагрузки от холостого хода до 0,9 Iмакс при номинальном напряжении питающей сети, не более 1%.
  • Способ охлаждения – принудительная вентиляция с терморегулированием производительности подачи воздуха
  • Пульсации выходного напряжения в режиме стабилизации напряжения, не более 100мВ эффективного значения.
  • Пульсации выходного напряжения в режиме ограничения тока, не более 300мВ эффективного значения.
  • Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/°С.
  • Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 3%.
  • В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
  • Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами, 1000В эффективного значения.
  • По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
  • К.П.Д. прибора при максимальной выходной мощности, не менее 0,85.

Преобразователь напряжения ПН 24В/220В 1,5кВА 50Гц

  • Номинальное значение напряжения электропитания постоянного тока 24В.
  • Рабочий диапазон напряжения электропитания постоянного тока (24…30)В.
  • Допустимый диапазон напряжения электропитания постоянного тока (21…32)В.
  • Номинальное значение выходного напряжения переменного тока (220...4)В.
  • Номинальное значение частоты выходного напряжения (50...1)Гц.
  • Номинальное значение полной мощности нагрузки 1500ВА.
  • Рабочий диапазон мощности нагрузки от 0 до 100% от номинального значения.
  • Вид нагрузки – активная, активно-индуктивная, активно-емкостная, нелинейная (выпрямитель с фильтром).
  • Рабочий диапазон коэффициента мощности нагрузки 0,7…1.
  • Фактор перегрузки по мощности 1,7:1 в течение 5с.
  • Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, не более 10%.
  • Ток, потребляемый преобразователем при номинальных значениях входного напряжения и полной мощности нагрузки, не более 72А.
  • Преобразователь имеет защиты от перегрузок и короткого замыкания на нагрузке, от пониженного либо повышенного напряжения электропитания, от неправильного полярности подключения напряжения электропитания, а также от перегрева.
  • Автоматическое отключение преобразователя происходит при выходе напряжения электропитания за пределы допустимого диапазона. Автоматическое включение преобразователя происходит при возвращении электропитания в пределы рабочего диапазона.
  • Электрическая прочность изоляции между замкнутыми входными клеммами и корпусом преобразователя, между замкнутыми выходными клеммами и корпусом преобразователя, а также между замкнутыми входными и замкнутыми выходными клеммами преобразователя, выдерживает без пробоя испытательное напряжение 1000В переменного тока частотой 50Гц (эффективное значение) в течение 1мин.
  • К.П.Д. преобразователя при номинальных значениях входного напряжения и полной мощности нагрузки, не менее 0,85.
  • Способ охлаждения – принудительная вентиляция с терморегулированием производительности подачи воздуха.

Блок контроля и управления БКУ 24В/80А

  • Напряжение аккумуляторной батареи, при котором происходит ее подключение на заряд, 18,0В.
  • Напряжение на аккумуляторной батарее, при котором происходит ее первое подключение к потребителю, 23,0В.
  • Напряжение на аккумуляторной батарее, при котором происходят ее последующие подключения к потребителю, 24,8В.
  • Напряжение аккумуляторной батарее, при котором происходит ее отключение от потребителя при разряде, 21В. Отключение аккумуляторной батареи происходит через 3 мин. после достижения этого напряжения.
  • Диапазон установки емкости подключаемой аккумуляторной батареи, (50…300)А*ч.
  • Ток заряда аккумуляторной батареи, 0,1* САБ.
  • Диапазон контролируемого тока разряда аккумуляторной батареи (0…80)А.
  • Диапазон установки напряжения содержания Uh аккумуляторной батареи, (21,0…Uf)В.
  • Диапазон установки напряжения ускоренного заряда Uf аккумуляторной батареи, (Uh…29,0)В.
  • Температурный коэффициент компенсации напряжения заряда АБ (–50...10)мВ/С.
  • Диапазон изменения емкости аккумуляторной батареи (0…999)А·ч.
  • Условие автоматического перехода из режима содержания в режим ускоренного заряда: ток заряда аккумуляторной батареи больше или равен 0,05САБ в течение 5мин.
  • Условие автоматического перехода из режима ускоренного заряда в режим содержания: ток заряда аккумуляторной батареи меньше 0,025САБ, но не более 15ч.
