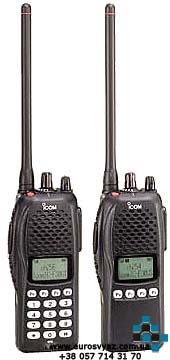

IC-F30GT(S)/IC-F40GT(S)

Портативная радиостанция. Диапазон частот: 136-174 МГц / 400-430 МГц / 440-480 МГц / 450-490 МГц / 480-520 МГц. Мощность: 5.0 Вт /4.0 Вт. Количество каналов: 256.

Новые носимые радиостанции IC-F30GT / IC-F30GS на диапазон 136-174 МГц и IC-F40GT / IC-F40GS на диапазон 400-520 МГц являются моделями, расширяющими и дополняющими функционально известные станции серии IC-F30 / F40 / LT. Модели IC-F30GS и IC-F40GS имеют усеченную, IC-F30GT и IC-F40GT - полнофункциональную клавиатуру.

Новые станции серии IC-F30G / F40G по сравнению с предыдущими моделями IC-F30 / F40 имеют следующие отличия:
  • 2 универсальных разъема для одновременного подключения двух дополнительных модулей
  • Меньшие габариты
  • Меньший вес
  • Эргономичный дизайн
  • Большее количество каналов (256)
  • Применяются новые типы аккумуляторов с большей емкостью (NiCd - 1100 мАч; NiNH - 1650 мАч; LiOH - до2000 мАч)
  • Большее количество подключаемых сигнальных модулей
  • Увеличенные в размере подсвечиваемые кнопки клавиатуры
  • Больший дисплей с улучшенной читаемостью (2 строки)
  • Новое, более надежное, крепление аккумулятора
  • Новый тип антенн
  • Встроенные сигнальные функции, в том числе и 5-тоновые
При разработке, как и на всех профессиональных станциях серии F были учтена совместимость с оборудованием, выпускавшихся ранее. В станциях используется тот же стандартный разъем для подключения сигнальных модулей , полностью совместимый со станциями IC-F30 / F40 / LT. Только теперь этих разъема - два. Эти разъемы также, как и в предыдущих моделях выполнен по технологии "Plug in", позволяя устанавливать дополнительные модули без какой-либо дополнительной доработки станции (пайка и т.п.).

Станция имеет возможность подключения следующих модулей:
  • UT-105 - Транковый модуль системы Smartrunk ||
  • UT-109 - Скремблер (инвертор на 32 ключа); UT-110 - Скремблер (ролинг-код на 1024 ключа)
  • UT-111 - Транковый модуль системы LTR
  • UT-113 - Датчик падения (подача аварийного вызова при падении)
Станции имеют также встроенные кодер / декодер CTCSS, DTCS, DTMF, 2-тоновой и 5-тоновой системы. Новые типы аккумуляторов позволяю гарантировать сохранение работоспособности станции без подзарядки до 15-18 часов.

 Основные характеристики радиостанций IC-F30GT / IC-F30GS
  • Функции Smartrunk ||TM:
  • Полная поддержка новых сервисных функций транковой системы SMARTRUNK IITM по расширенной спецификации OMNITM
  • Одновременное использование станции в 16 разных транковых системах
  • Применение нового механизма сканирования каналов для повышения скорости доступа в многоканальную систему (динамический контроль занятых каналов позволяет снизить время доступа в систему на 30%)
  • Использование до 15 групповых вызовов для более гибкой системы групповых и субгрупповых вызовов
  • Дополнительные 4 кнопки ускоренного вызова (Turbo SpeeDial A, B, C, D)
  • Новый механизм отключения станции от системы (Radio Kill)
  • Программирование всех транковых параметров системы станций при помощи программатора;
Общие функции:

  • При низком атмосферном давлении (429 мм ртутного столба)
  • При высокой температуре (+71°С в течение 24 часов)
  • При резких перепадах температуры (от +71°С до -54°С за 4 мин)
  • При воздействии солнечных лучей, дождя, повышенной атмосферной влажности, соляного тумана и пыли
  • При вибрации, ударах при падении (удар с ускорением 20g в течение 11 мс)
  • В широком диапазоне температур от -30°С до +60°С
Возможно использование следующих функций:

  • Сканирование по каналам
  • Наличие двух приоритетных каналов (А и В) и канала экстренной связи
  • Задание всех основных параметров для каждого канала персонально (мощность, CTCSS, DTCS, 2 / 5-тоновые коды)
  • Поддержка всех Европейских стандартов 5 -тоновых сигнальных систем (CCIR, ZVEI1, ZVEI2, DZVEI, EEA, EEA2, DAPL, EIA) и на их основе создание системы по требованию заказчика
  • Широкополосные характеристики позволяют использовать одну версию станции во всем диапазоне частот с гарантированным сохранением характеристик в диапазонах частот: УКВ: 136-150 / 146-174 МГц; ДЦВ: 400-440 / 430-480 / 450-490 / 480-512 / 490-520 МГц
  • Программно изменяемый (25 и 12,5 кГц) шаг сетки частот.
Сервисные функции:

  • Возможность присвоения 16-значного имени канала. - Гибкое распределения 256 каналов по "банкам" памяти: - 8 программируемых кнопок управления позволят настроить органы управления станции по требованию пользователя. - Программирование всех временных параметров станции (время активизации режима энергосбережения, TOT, параметры сканирования и т.д.) под заданные требования
  • Дружественный интуитивно-понятный интерфейс ПО для программирования станции под Windows 95TM, Windows NTTM с контекстно-зависимой подсказками. - Проверка и настройка всех основных параметров радио- станции (уровни выходной мощности и девиации, чувствительность приемника, точность настройки частоты) производится полностью электронным образом без разборки станции при помощи программатора и специального ПО для ОС Windows 95TM, Windows 98TM или Windows NTTM
Специальные функции:

  • Режим работы со станцией после ввода Pin-кода для предотвращения работы со станцией несанкционированного пользователя
  • Возможность запрета на считывание информации из станции (даже при помощи программатора) позволит защитить все параметры системы связи от несанкционированного доступа
  • Установка 2 типов дополнительных маскираторов речи (UT-109 на 32 кода и UT-110 на 1024 кода)
  • Возможность дистанционного блокирования работы радиостанции (STUN - продолжение работы после введения пароля; KILL - немедленная блокирование работы) с после- дующим восстановлением работоспособности введением двух паролей
  • Программируемое включение на передачу на аварийном канале с посылкой аварийного кода при превышении заданного лимита времени горизонтального положения станции (с дополнительным датчиком UT-113)
  • Задание времени для одной непрерывной передачи (T.O.T.). При этом в случае превышения лимита времени можно задать "штрафное время" (запрет включения передатчика)
    Cтанции изготовлены в соответствие с требованиями MIL STD-810 Это делает возможным применение станции в самых различных условиях эксплуатации.

Технические характеристики радиостанций IC-F30GT / IC-F30GS



IC-F30GT(S)              IC-F40GT(S)

Диапазон частот:

   136-174 МГц            400-430 / 440-480
450-490 / 480-520

Количество каналов:

Всего 256 каналов / 16 банков каналов

Режим работы (тип излучения):

8K50F3E (для шага сетки частот 12.5/15 кГц)
14K50F3E (для шага сетки частот 20 кГц)
16K50F3E (для шага сетки частот 25/30 кГц)

Шаг сетки частот:

12.5/20 кГ, 12.5/25 кГц, 15/30 кГц

Шаг подстройки сетки частот:

5/6.25/7.5 кГц

Отклонение частоты:

±2.5 ppm (±0.00025% стандарт EIA); ±1.5 кГц (стандарт ETS)

Требования к источнику питания:

АКБ 7.2В: 1100 мАч (BP209), 1650 мАч (BP210)

Потребление тока - при работе на передачу:
при максимальной выходной мощности передатчика
при минимальной выходной мощности передатчика

1.7А

Потребление тока - при работе на прием:
при максимальном уровне громкости
в режиме ожидания

300 мА
95 мА

Диапазон рабочих температур:

от -30°C до +60°C (стандарт EIA)
от -25°C до +55°C (стандарт ETS)

Габариты (ширина x высота x толщина):

54х139х38 мм

Вес:

420 г вместе с BP209 и антенной

Характеристики передатчика

Выходная мощность:

5.0/4.0 Вт

Система модуляции:

Частотная модуляция

Ограничение модуляции:

60-100% от максимальной модуляции

Максимальная девиация частоты:

±2.5, ±4, ±5 кГц

Нелинейное искажение выходного аудио сигнала:

3% (ЗЧ 1 кГц, девиация 40%)

Уровень побочных излучений:

-73 дБс (стандарт EIA)
Не более 0.25 мкВт (стандарт ЕТS)

Подавление по соседнему каналу:

60 дБ(стандарт ЕТS; для шага сетки частот 12.5кГц)
70 дБ(стандарт ЕТS; для шага сетки частот 20/25кГц)

Шумовая остаточная модуляция несущей:

43 дБ(стандарт ЕТS; для шага сетки частот 12.5кГц)
45 дБ(стандарт ЕТS; для шага сетки частот 20/25кГц)

Полное сопротивление для выносной гарнитуры:

9-контактный разъем / 2.2 кОм

Характеристики приемника

Чувствительность:

0.25 мкв при 12 дБ SINAD

Пороговая чувствительность шумоподавителя:

0.25 мкв

Промежуточные частоты:
первая
вторая
третья

31.65/47.25 МГц
450 кГц

Избирательность по соседнему каналу:

63 дБ(стандарт ЕТS; для шага сетки частот 12.5кГц)
73 дБ(стандарт ЕТS; для шага сетки частот 20/25кГц)

Избирательность по побочному каналу:

70 дБ (стандарты EIA, ЕТS)

Интермодуляция:

74 дБ (стандарт EIA)
70 дБ (стандарт ЕТS)

Уровень шумов и помех:

40 дБ(стандарт EIA; для шага сетки частот 12.5кГц)
43 дБ(стандарт EIA; для шага сетки частот 20/25кГц
43 дБ(стандарт ЕТS; для шага сетки частот 12.5кГц)
45 дБ(стандарт ЕТS; для шага сетки частот 20/25кГц

Мощность аудио выхода:

500 мВт при искажении 5% с нагрузкой 8 Ом

Разъем для выносного динамика:

9-контактный разъем / 8 Ом

Аксеcсуары

Аккумуляторы

BP-209 (Ni-Cd 7.2V/1100 mAh)
BP-210 (Ni-MH 7.2V/1650 mAh)

Зарядные устройства

BC-137 + BC-122 (12ч)
BC-119N + AD-94 + BC-145 (2ч)

Многопозиционные зарядные устройства

BC-121 + 6*AD-94 + BC-157 (Шестипозиционное ЗУ, 2ч)

Микрофон-манипулятор

EM-80 / EM-89 / HM-131L

Гарнитура с оголовьем и VOX

VS-1L - VOX/PTT адаптер + HS-94 / HS-95

Лорингофон VOX

VS-1L - VOX/PTT адаптер + HS-97

Головной телефон (наушники)

SP-13

Антенны короткие

FA-SC56VS (146-162 MHz)
FA-SC57VS (160-174 MHz)
FA-SC73US (450-490 MHz)

Антенны стандартные

FA-SC25V (136-155 MHz)
FA-SC55V (146-174 MHz)
FA-SC25U (400-430 MHz)
FA-SC57U (440-470 MHz)
FA-SC72U (470-520 MHz)

Логические модули

UT-108 - DTMF декодер
UT-109 - маскиратор речи (32 кода)
UT-110 - маскиратор речи (роллингового типа 4 группы по 255 кодов)
Ф-030 - SmarTrukII
Ф-030-К2 - SmarTrunkII

Клипса

MB-74 / MB-68

Чехол

AT-F30

Комплект для програмирования с ПК

CS-F30 + OPC-966
