Плинты коммутационные
Кроссовое оборудование служит для перехода с многопарного кабеля на обычный горизонтальный четырёхпарный кабель.Кроссовое оборудование используется при проведении кабельных работ между этажами (или зданиями), где проложен магистральный многопарный кабель.Плинт LSA-PLUS/Profil, с не размыкаемыми контактами
Код: 6089 1 120-06
Плинт с неразмыкаемыми контактами на 10 пар, с возможностью параллельного подключения для контрольных целей или для подключения элементов защиты от перенапряжений. Кабельная сторона сверху, с маркировкой 0…9, без цветового кода.
Плинт LSA-PLUS/PROFIL, с нормально замкнутыми контактами
Код: 6089 1 121-06
Плинт с нормально замкнутыми контактами на 10 пар, с возможностью разрыва цепи соединения и контроля цепей в обоих направлениях, обеспечивается также возможность установки элементов комплексной защиты.

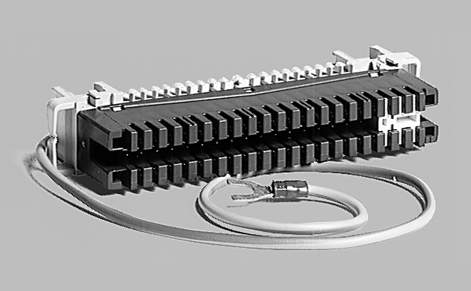

Плинт LSA-PLUS/PROFIL, для заземления
Код: 6089 2 108-01
Для подключения экранных проволок к точке заземления без пайки, без винтового соединения и без снятия изоляции.
Плинт LSA-PLUS/PROFIL 2/8xabs, с размыкаемыми контактами, для цифровых потоков
Код: 7015 1 008-01
Плинт предназначен для подключения 8 экранированных кабелей 1х2 с экраном из фольги и экранной жилой и/или 4 кабелей 2х2, 2 кабелей 4х2, 1 кабеля 8х2 с общим экраном Для различных типов кабелей предусмотрены различные шины приёма/крепежа кабеля
- Установочный размер на штангах PROFIL: 95 мм.
- Ширина плинта: 151 мм.
Плинт HIGHBAND, с нормально замкнутыми контактами
Код: 6468 2 060-00
Восьми парный размыкаемый плинт предназначен для коммутации для восьми и четырех жильных кабелей. Удовлетворяет категории 5е в соответствии с EN 50173/ISO 11801
- Диаметр жилы: 0,4...0,65 мм
- Диаметр оплетки: 0,7...1,4 мм
- Штанги PROFIL
- Монтажный хомут типа 2/8 или типа 2/10.
- DIN-рейки (в сочетании с адаптером DIN-рейки 6461 2 013-00).
Дополнительное оборудование
| 7015 1 004-50 | Направляющие для кроссировочных проводов левая, для кроссировки налево. |
| 7015 1 005-50 | Напрвляющая для кроссировочных проводов правая, для кроссировки вправо. |
| 7015 1 009-00 | Скоба крепежа кабеля 2/8 х 3 – d – 12мм. Крепление кабеля и подключение экрана для 1 кабеля на 8 пар. |
| 7015 1 009-01 | Скоба крепежа кабеля 2/8 х 3 – d – 12мм. Крепление кабеля и подключение экрана для 1 кабеля на 8 пар. |
| 7015 1 009-11 | Скоба крепежа кабеля 2/8 х 3 – d – 3 мм. Крепление кабеля и подключение экрана на 8 кабелей на пару. |
| 7015 1 009-20 | Скоба крепежа кабеля 2/8 х 3 – d – 3 универсальная. Для кабелей емкостью 1, 2, 4 пары (3 -6 мм). |
| 7015 1 009-21 | Скоба крепежа кабеля 2/8 х 3 – d – 3 универсальная. Для кабелей емкостью 1, 2, 4 пары (3 -6 мм). |
| 7015 1 007-01 / 02 | Скоба крепежа кабеля кабеля 2/8 х 3 только крепление кабеля. |
| 7015 1 003-50 | Откидная маркировочная рамка 2/8 х 3. |
| 6651 2 811-01 | Соединительный шнур 2/6 20 Ом – 1 м |
| 6651 2 811-03 | Соединительный шнур 2/6 20 Ом – 3 м |
| 6651 2 230-01 | Контрольный шнур 2/6 ,2 конт. 20 Ом – 1 м. |
| 6651 2 340-03 | Контрольный шнур 2/6 ,2 конт. 20 Ом – 3 м. |
| 6651 2 541-01 | Контрольный шнур 2/6 ,3 конт. 20 Ом – 1 м. |
| 6651 2 541-03 | Контрольный шнур 2/6 ,3 конт. 20 Ом – 3 м. |
| 6651 2 551-01 | Контрольный шнур 2/3 ,3 конт. 20 Ом – 1 м. |
| 6651 2 551-03 | Контрольный шнур 2/3 ,3 конт. 20 Ом – 3 м. |
| 6651 4 912-35 | Провод для подключения, 1 пара, экранированный, 120 Ом. |
| 6417 2 113-00 | Размыкающий штекер, 3 – полюсный для разрыва цепи в плинте LSA-PLUS или LSA-PROFIL 2/6 х 3 и 2/8 х 3 с нормально замкнутыми контактами. |
| 6417 2 055-01 | Универсальный сенсорный инструмент LSA-PLUS. |
| 6619 2 100-00 | Монтажная помощь 2/8 х 3 |
| 5909 3 201-00 | Шина заземления для плинта LSA PROFIL 2х8 х abs |
