КПТС 4
Предназначен для организации двухсторонней телефонной и громкоговорящей связи между диспетчером (оператором) и персоналом, находящимся во взрывоопасных средах, а также между персоналом, находящимся во взрывоопасных средах и абонентами АТС Комплекс КПТС-4 (маркировка по каталогу ШТСИ4.04.00.000) предназначен для организации двухсторонней телефонной и громкоговорящей связи между диспетчером (оператором) и персоналом, находящимся во взрывоопасных средах, а также между персоналом, находящимся во взрывоопасных средах и абонентами АТС.
Уровень взрывозащиты комплекса допускает его применение на предприятиях, имеющих производства, образующие взрывоопасные газовые смеси II категории. Маркировка по взрывозащите стойки комплекса — ExibIIB, телефонного аппарата — 1ExibIIBТ5, громкоговорителя — 1ExibIIBТ5.
Комплекс позволяет обеспечивать связью диспетчера с: 4, 8, 12, 16, 20, 24, 28 и 32 абонентами.
Функциональные возможности:
— прямая телефонная связь с абонентами, расположенными во взрывоопасных зонах;
— циркулярная телефонная связь с несколькими абонентами;
— автоматическая телефонная связь диспетчера с абонентами АТС (2 внешних линии от АТС);
— автоматическая телефонная связь абонентов во взрывоопасных зонах между собой;
— автоматическая телефонная связь абонентов во взрывоопасных зонах с абонентами АТС;
— проведение одновременного разговора оператора с прямыми абонентами и абонентом АТС;
— симплексная 2-сторонняя громкоговорящая связь оператора с абонентами;
— громкоговорящее оповещение абонентов по одному и группой;
— подача тонального сигнала вызова одному или группе абонентов;
— подача аварийного сигнала
— оптическая и акустическая сигнализация на пульте при вызове оператора абонентом.
— вызов диспетчером абонента нажатием кнопки на пульте;
— аварийный вызов абонентом диспетчера нажатием специальной кнопки на телефонном аппарате;
— прослушивание производственных шумов во взрывоопасной зоне;
— архивация переговоров диспетчера (оператора).

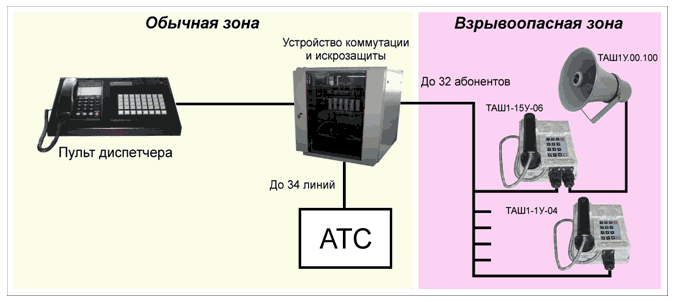

Характеристики комплекса КПТС-4:
Функция или параметр |
КПТС-4 (ШТСИ4.04.00.000) |
Уровень взрывозащиты |
ExibIIB, ExibIIС |
Абонентская емкость, линий |
4…32 |
Телефонная связь с оператором |
специальной кнопкой |
Телефонная связь с АТС |
есть |
Аварийный вызов оператора |
есть |
Возможность автоматического переключения на аккумуляторное резервное питания |
есть |
Гальваническая связь между абонентами |
развязка 3 кВ |
Дальность связи, км |
5 |
Возможность протоколирования работы комплекса в специальный файл |
есть |
Возможность записи переговоров оператора |
есть |
Автоматическое тестирование состояния линий связи и наличия телефонных аппаратов |
есть |
Конструктивное исполнение |
19" запираемый напольный шкаф |
Порядок работы с комплексом КПТС-4
Вызов абонента оператором по телефонной связи.
Для вызова прямого абонента по телефонной связи оператор кратковременно нажимает кнопку нужного абонента. Абоненту при этом посылается вызывной сигнал, в кнопке абонента мигает зеленый светодиод. Когда абонент снимает трубку, зеленый светодиод загорается постоянно и в динамике телефонного аппарата оператора звучит ответ абонента.
Отбой со стороны оператора осуществляется нажатием кнопки "ОТБОЙ", со стороны абонента — возвратом в исходное положение телефонной трубки.
Вызов оператором прямого абонента по громкой связи (только для телефонных аппаратов ТАШ1-15У-06).
Для вызова прямого абонента по громкой связи оператор нажатием кнопки «ГС» переходит в режим громкой связи, затем нажимает кнопку абонента. В этом режиме оператор прослушивает производственные шумы. Затем оператор нажимает кнопку "ПЕР", и телефонный аппарат переходит в режим громкоговорящего оповещения. Светодиоды на кнопках «ГС» и «ПЕР» загораются на время нажатия соответствующих кнопок.
Оператор голосом вызывает нужного абонента. Кнопка «ПЕР» нажата все время оповещения абонента. Для перевода ТА в режим прослушивания ответа абонента необходимо отпустить кнопку «ПЕР». Все это время горит зеленый светодиод в абонентской кнопке.
По окончании разговора нажать вторично кнопку «ГС» либо кнопку «ОТБОЙ», после чего аппаратура придет в исходное состояние.
Для циркулярного оповещения абонентов необходимо нажать кнопку «ГС», а затем кнопки нужных абонентов. Далее — как и при громкоговорящем оповещении одного абонента.
Порядок работы с аппаратом ТАШ1-15У-06 и ТАШ1-1У-04.
Вызов оператора абонентом.
Для вызова оператора (диспетчера) абонент снимает трубку и нажимает клавишу «Д». При этом на пульте оператора в кнопке абонента мигает зеленый светодиод и работает акустическая сигнализация — звучит зуммер.
При ответе оператора (нажатии кнопки этого абонента) прекращается акустический сигнал у оператора, зеленый светодиод горит до отбоя.
Отбой со стороны оператора осуществляется нажатием кнопки "ОТБОЙ", со стороны абонента — возвратом в исходное положение телефонной трубки.
Вызов абонента абонентом.
Для вызова другого абонента, абонент снимает трубку и на клавиатуре телефонного аппарата набирает соответствующий номер вызываемого абонента. Разговор между абонентами производится через телефонные трубки в режиме телефонной связи.
При этом на пульте оператора горят красные светодиоды кнопок этих абонентов.
Отбой осуществляется возвратом в исходное положение телефонных трубок.
Работа абонента с внешней АТС.
Абоненты, находящиеся во взрывоопасных зонах являются прямыми абонентами внешней АТС (ВАТС, УПАТС, мини-АТС и др.). От внешней АТС к КПТС-4 подводятся линии связи по числу абонентов, находящихся во взрывоопасных зонах.
Режим экстренного вызова оператора.
При возникновении необходимости экстренного вызова оператора, абонент снимает трубку и нажимает на клавиатуре телефонного аппарата клавишу «А». При этом на пульте оператора в кнопке абонента мигает красный светодиод и работает акустическая сигнализация — звучит специальный зуммер. Если в это время оператор проводит переговоры по другим телефонным линиям, то он в трубке слышит специальный сигнал вызова.
Работа оператора по внешней линии АТС
Для работы по внешней линии АТС необходимо нажать одну из кнопок "СЛ", при этом в ней загорается зеленый светодиод и в микротелефонной трубке слышен зуммер "ответ станции". С помощью номеронабирателя набирается любой нужный номер.
При необходимости удержания абонента и проведении переговоров с другим абонентом, кратковременно нажать кнопку "УДЕР" около кнопки соответствующей СЛ, при этом зеленый светодиод начинает мигать, по другой соединительной линии набрать нужный номер и после разговора повторным нажатием кнопки "СЛ" удержанного абонента, вернуться к разговору.
Состав КПТС:
Наименование составных частей комплекса |
Исполнение во взрывозащите |
К-во, шт
|
Пульт диспетчера
|
|
1
|
Устройство коммутации и искрозащиты
|
ExibIIB, ExibIIС
|
1
|
Аппарат телефонный оператора
|
|
1
|
Взрывозащищенный телефонный аппарат ТАШ1-15У-06, с тастатурным номеронабирателем и усилителем громкоговорящего оповещения
|
1ExibIIBТ5
1ExibIIСТ5
|
4, 8, 12, 16, 20, 24, 28, 32
|
Искробезопасный громкоговоритель рупорный ТАШ1У.00.100, 3 Вт
|
ExibIIBТ5
ExibIIСТ5
|
4, 8, 12, 16, 20, 24, 28, 32
|
Взрывозащищенный телефонный аппарат ТАШ1-1У-04, с тастатурным номеронабирателем
|
1ExibIIBТ5
1ExibIIСТ5
|
4, 8, 12, 16, 20, 24, 28, 32
|
Электропитание комплекса: 220 В, 50 Гц (подключение резервного питания +48 В — по отдельному заказу).
Комплекс работает по двухпроводным телефонным линиям связи с сопротивлением шлейфа до 300 Ом.
Режимы телефонной связи, громкоговорящего оповещения и прослушивания производственных шумов в КПТС-4 обеспечиваются по совмещенной двухпроводной линии связи с дистанционным питанием абонентских устройств по линии связи.
Работоспособность КПТС-4 обеспечивается в диапазоне температур:
— пульта и устройства коммутации и искрозащиты: + 1 град. С — + 40 град С;
— телефонного аппарата и громкоговорителя: - 40 град. С — + 40 град С.
Телефонные аппараты взрывозащищенные ТАШ1-15У-06, ТАШ1-1У-04 предназначены для работы в системах производственно-технологической связи со взрывоопасными условиями производства (искробезопасное исполнение ia, особовзрывобезопасное исполнение по ГОСТ Р 51330.10-99), а также в условиях повышенной влажности, пыли и шума (степень защиты IP54 по ГОСТ 14254-80 (96)).
Характеристики ТАШ1-15У-06, ТАШ1-1У-04:
— уровень громкости вызывного сигнала на расстоянии 0,5 м от аппарата — не менне 100 дБ;
— материал корпуса — высокопрочный термостойкий антистатичный премикс;
— крепление — на вертикальную поверхность;
— исполнение — с тастатурным номеронабирателем.
Аппарат ТАШ1-15У-06 имеет встроенный усилитель громкоговорящего оповещения для подключения к нему искробезопасного рупорного громкоговорителя ТАШ1У.00.100.
Аппарат ТАШ1-1У-04 выпускается без встроенного усилителя громкоговорящего оповещения и работает только в режиме телефонной связи.
Громкоговоритель рупорный искробезопасный ТАШ1У.00.100 применяется в зонах, опасных по газу и пыли. Корпус громкоговорителя — силуминовый. Степень защиты IP54 по ГОСТ 14254-80 (96)
Технические характеристики ТАШ1У.00.100:
— предельная шумовая мощность — 3 Вт;
— эффективный рабочий диапазон частот с неравномерностью 14 дБ — 800 - 4000 Гц;
— уровень характеристической чувствительности в эффективном рабочем диапазоне частот на расстоянии 0,5 м — 107 дБ.
Требования к линиям связи:
Линия связи между абонентскими устройствами и пультом диспетчера является искробезопасной и должна быть выполнена двухжильным кабелем сечением жил 0,5 - 0,64 мм кв., диаметром оболочки 7-8 мм со следующими параметрами:
— сопротивление жил — 52 - 100 Ом/км;
— емкость не более — 0,06 мкФ/км;
— индуктивность не более — 0,6 мГн/км.
В качестве возможного варианта может использоваться кабель типа ТППШт 1 х 2 х 0,64, либо ТАШс (КСШс) 1 х 2 х 0,6.
