Взрывозащищенные серии ТАШ1
Предназначены для работы во взрывоопасных зонах. Эти телефонные аппараты могут работать только в комплекте с искрозащитными барьерами, входящими в состав комплексов ШТСИ4.Взрывозащищенные телефонные аппараты серии ТАШ1
Взрывозащищенные телефонные аппараты предначены для работы во взрывоопасных зонах I группы (угольная промышленность) и II группы (химические, нефтегазоперерабатывающие и нефтегазотранспортные предприятия). Эти телефонные аппараты могут работать только в комплекте с искрозащитными барьерами, входящими в состав комплексов ШТСИ4. Аппараты изготовлены из антистатичных ударопрочных армированных пластмасс, имеют антивандальное исполнение и степень пылевлагозащиты IP54 по ГОСТ 14254-96.
В состав серии входят:

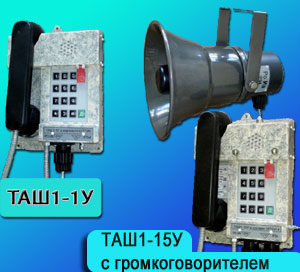

- ТАШ1-1У – шахтный телефон, имеющий уровень взрывозащиты "РО Иа". Разрешен для применения на угольных шахтах, опасных по газу и пыли в составе комлексов шахтной телефонной связи ШТСИ4 (ШТСИ4.00.00.000 и ШТСИ4.03.00.000). Может служить хорошей заменой распостраненным ранее ТАШ1319;
- ТАШ1-1У-03 – взрывозащищенный телефонный аппарат, имеющий уровень взрывозащиты "1ExibIICT5". Разрешен для применения на предприятих, где могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC, в составе комплексов телефонной связи искробезопасных ШТСИ4 (ШТСИ4.05.00.000);
- ТАШ1-1У-04 – взрывозащищенный телефонный аппарат, имеющий уровень взрывозащиты "1ExibIIВT5". Разрешен для применения на предприятих, где могут образовываться взрывоопасные смеси категорий IIA, IIB, в составе комплексов оперативно-диспетчерской связи КПТС-4 (ШТСИ4.04.00.000);
- ТАШ1-15У - шахтный телефонный аппарат, укомплектованый громкоговорителем и имеющий уровень взрывозащиты "РО Иа". Разрешен для применения на угольных шахтах, опасных по газу и пыли в составе комлексов шахтной телефонной связи ШТСИ4 (ШТСИ4.00.00.000 и ШТСИ4.03.00.000);
- ТАШ1-15У-06 - взрывозащищенный телефонный аппарат, имеющий уровень взрывозащиты "1ExibIIBT5" и укомплектованый громкоговорителем. Разрешен для применения на предприятих, где могут образовываться взрывоопасные смеси категорий IIA, IIB в составе комплексов телефонной связи искробезопасных КПТС-4 (ШТСИ4.04.00.000).
Технические характеристики
Масса телефонного аппарата, кг, не более |
3,0 |
Габаритные размеры телефонного аппарата, мм, не более |
305х200х100 |
Масса громкоговорителя ТАШ1У.00.100, кг, не более |
2,5 |
Габаритные размеры громкоговорителя ТАШ1У.00.100, мм, не более |
Ø 250х280 |
Электрические параметры: |
|
Электрическое сопротивление постоянному току, Ом, не более |
600 |
Показатель громкости передачи, дБ |
4…10 |
Показатель громкости приема, дБ |
0…минус 6 |
Показатель затухания местного эффекта, дБ, не менее |
8 |
Уровень громкости вызывного сигнала на расстоянии 0,5 м, дБ, не менее |
95 |
Уровень громкости громкоговорителя на расстоянии 0,5 м, дБ, не менее |
105 |
Показатели надежности: |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет, не менее |
6 |
Среднее время восстановления работоспособного состояния, час, не более |
2 |
Условия применения: |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ5 |
Вибрационные нагрузки в диапазоне частот 10…70 Гц с ускорением, м/с2 |
49 |
Ударные нагрузки с ускорением 150 м/с2 с общим количеством ударов, не менее |
10000 |
Повышенная рабочая температура среды |
40С |
Пониженная рабочая температура среды |
-100С |
Повышенная относительная влажность при температуре 350С |
100% |
Запыленность воздуха, мг/м3, не более |
2500 |
На телефонные аппараты ТАШ1-5, ТАШ1-6, ТАШ1-11, ТАШ1-12, ТАШ1-14 истёк срок действия разрешительных документов для эксплуатации на территории Украины.
