Система искробезопасной телефонной связи БИТ-16





Назначение и функциональные  возможности



Предлагаемая система БИТ-16 предназначена для организации телефонной связи во взрывоопасных зонах.

В качестве абонентских устройств применены взрывозащищенные телефонные аппараты, подключаемые через искробезопасные линии связи и барьеры искрозащиты БИТ-Е.

Телефонные аппараты имеют уровень и вид взрывозащиты 1ExibIIBT5 или 1ExibIICT5, барьеры искрозащиты —  [Exib]IIB  или [Exib]IIC.

Телефонные аппараты имеют уровень пылевлагозащиты IP65.

Температурный диапазон телефонных аппаратов: — 50 град. С — + 60 град С.

Протяженность линий связи между барьером и телефонным аппаратом:

для исполнения [Exib]IIB — до 2 км

для исполнения [Exib]IIC — до 0,5 км.





Состав системы БИТ-16



Система связи БИТ-16 состоит из центрального шкафа связи, размещаемого в безопасной зоне, и взрывозащищенных телефонных аппаратов, размещенных во взрывоопасных зонах.

В шкафу связи размещены:

• барьеры искрозащиты для линий связи, идущих во взрывоопасные зоны,
• система основного и резервного питания комплекса,
• необходимое кроссовое оборудование.

Абонентская емкость шкафа связи практически не ограничена и определяется количеством установленных в нем блоков барьеров искрозащиты БИТ-Е. Каждый блок БИТ-Е рассчитан на две линии.

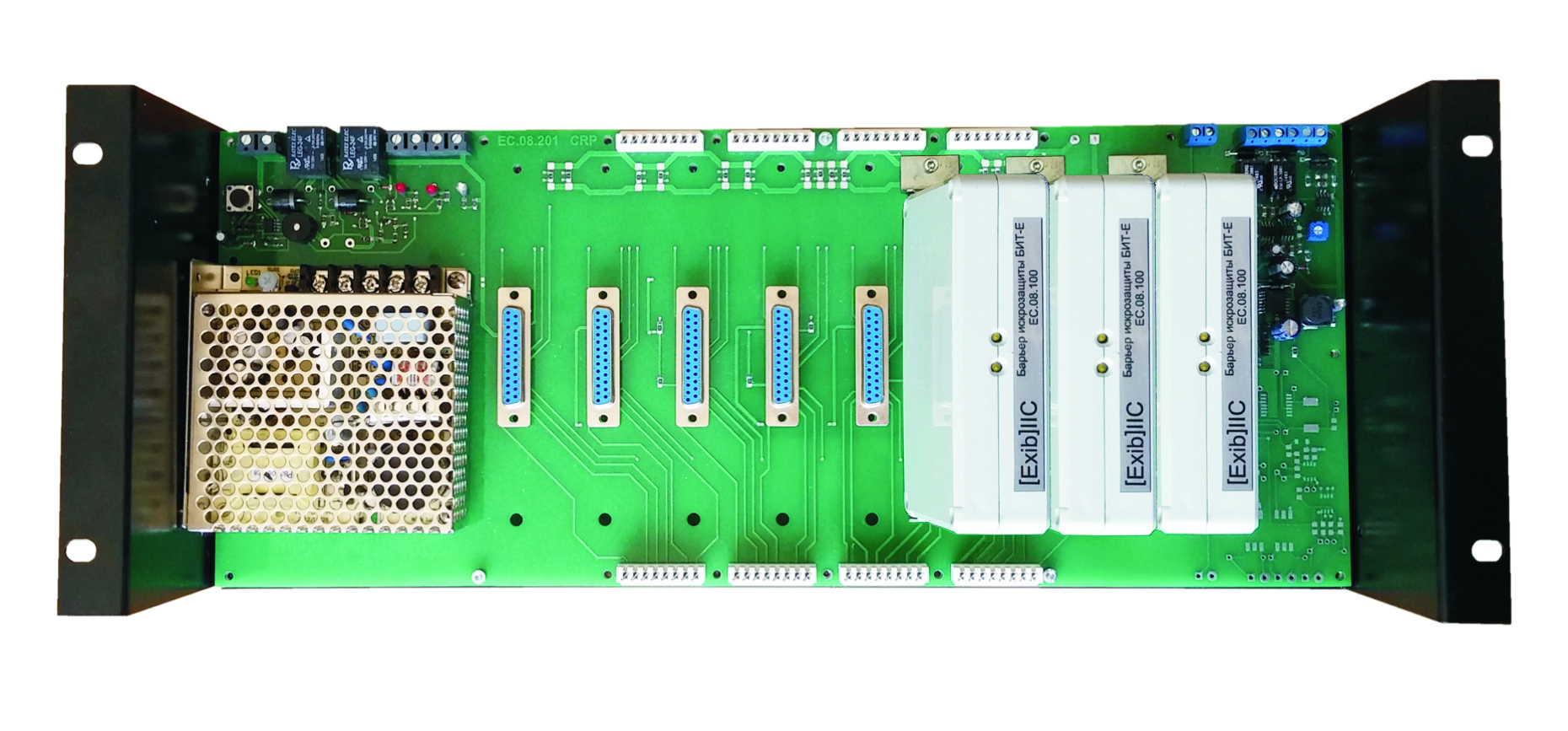

Конструктивно шкаф связи — это обычно настенный запираемый 19-дюймовый телекоммуникационный шкаф. При большой емкости системы оборудование размещается в нескольких настенных шкафах или напольном шкафу. Блоки барьеров устанавливаются по 8 шт. на  кроссплатах размером 4U. Кроссировочные колодки для подключения абонентских линий размещены непосредственно на кроссплатах.

Система электропитания обеспечивает резервное питание всех устройств системы от 6 до 24 часов (продолжительность определяется заказом).

Предусмотрена возможность (при заказе специальной модификации) подключения системы БИТ-16 через линию RS485 к компьютеру. Это дает возможность пользователю контролировать техническое состояние линий связи, барьеров и телефонов, а также вести журнал работы системы.

Существует возможность размещения центральной части системы в уже имеющемся у потребителя телекоммуникационном шкафу, с подключением ее к системе питания АТС (в случае, если АТС имеет напряжение питания 48 В). В этом случае из состава системы исключаются шкаф и система аварийного электропитания.

Взрывозащищенные телефонные аппараты подключаются 2-х проводными телефонными линиями связи. Специальных требований к типу применяемых кабелей нет, допускается применение многопарных кабелей и распределительных коробок.



Абонентские устройства
Аппараты телефонные взрывозащищенные серий ТАШ-11Ех, ТАШ12Ех в комплекте с барьерами телефонными искрозащиты БИТ-Е предназначены для обеспечения телефонной связью на предприятиях и производствах, где могут образовываться взрывоопасные смеси паров и газов с воздухом категорий IIA, IIB, IIС и предназначены для установки во взрывоопасных зонах.

Аппараты серий ТАШ-11Ех, ТАШ12Ех имеют маркировку взрывозащиты «1ExibIIВТ5» или «1ExibIIСТ5».

Корпуса телефонных аппаратов изготовлены из ударопрочного армированного стекловолокном трудногорючего пластика (категория стойкости к горению – ПВ-0) с проводящим антистатическим покрытием.



В телефонных аппаратах применены:



• уникальные микротелефонные капсюли (одинаковые для микрофона и наушника телефонной трубки), которые не боятся сильной запыленности, влажности, и способны выдерживать значительные акустические удары;
• шнур, соединяющий корпус с телефонной трубкой заключен в металлический рукав с антикоррозийным ПВХ покрытием, армированный тросом;
  • ударопрочная герметичная мембранная клавиатура с дополнительными кнопками «вызов диспетчера», «аварийный вызов», «повтор последнего номера»;
  • специальный коммутационный отсек с герметичными кабельными вводами и удобными клеммниками для фиксации и присоединения подводимых кабелей;
  • в аппарате не используется рычаг для трубки – местоположение трубки определяется скрытым магнитным датчиком.
  • вызывное устройство имеет звуковое давление не хуже 94 дБ на расстоянии 1 м и основную частоту около 3кГц, что позволяет отчетливо его слышать на фоне промышленных шумов на достаточно большом расстоянии;
  • три сверхярких больших светодиода с широким углом обзора (на абонентских устройствах со световым дублированием вызова). Вспышки яркого белого или синего цвета, дублирующие звонок, хорошо заметны в условиях производственных помещений с большого расстояния.





Технические характеристики абонентских устройств:



• тональный  и импульсный режимы набора номера;
• память на 10 номеров быстрого набора (нажатие двух кнопок) и 2 номера экстренного набора (нажатие одной кнопки);
• программирование абонентского устройства производится непосредственно с его клавиатуры путем несложных понятных потребителю действий;
• автоматическое отключение от линии и последующая готовность к приему вызова, если абонент по окончании разговора случайно или умышленно не повесил трубку;
• наличие клавиш отбоя и повтора последнего набранного номера;
• возможность подключения внешнего датчика (контакта) и автоматическая передача заранее записанного потребителем голосового сообщения по предустановленному номеру при срабатывании этого датчика;
• масса телефонного аппарата не превышает 2,0 кг;
• габаритные размеры телефонного аппарата 305х200х90 мм;
• крепление — на вертикальную поверхность.





Версии исполнения телефонных аппаратов:

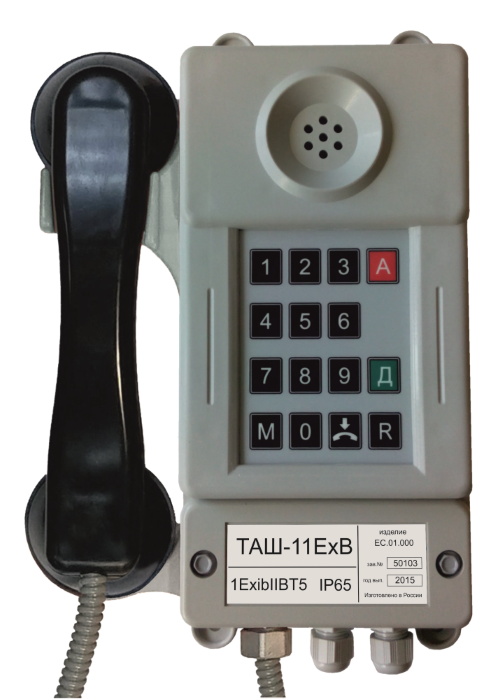

ТАШ-11ЕхВ,  ТАШ-11ЕхС — телефонный аппарат с номеронабирателем (группа IIB и IIC).

ТАШ-11ЕхВ-С, ТАШ-11ЕхС-С — телефонный аппарат с номеронабирателем и со световым дублированием вызова.

ТАШ-12ЕхВ,  ТАШ-12ЕхС — аппарат без номеронабирателя (версия ЦБ) (группа IIB и IIC).

ТАШ-12ЕхВ-С, ТАШ-12ЕхС-С — аппарат без номеронабирателя со световым дублированием вызова (группа IIB и IIC).
