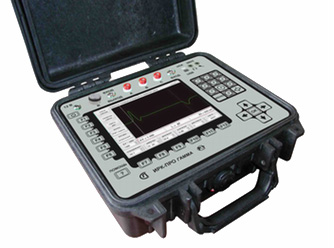

ИРК-ПРО Гамма

Мощный рефлектометр на большие длины кабеля. Измерительный мост ИРК-ПРО, сценарии поиска повреждений, протокол поиска. Быстрая связь с компьютером через USB порт и возможность подключения внешних устройств (модемы, принтеры).

Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар.

DSP-рефлектометр

Мост RFL:

• измерение расстояния до понижения изоляции кабеля;
• определения места обрыва жил кабеля;

• измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.

• Многофункциональное меню, сценарии поиска. Плановые измерения.

Платформа Гамма

• Цветной дисплей 800х480
• Связь с компьютером через USB-порт

• 1 ГБ памяти



Характеристики рефлектометра

• Диапазоны измеряемых рефлектометром расстояний

64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 м

• Максимальное разрешение


0,2 м

• Перекрываемое затухание


Не менее 80 дБ

• Регулируемая амплитуда зондирующего импульса


6 – 18 В с шагом 1 В

• Длительность зондирующего импульса

8-50000 нс

• Количество усреднений

2, 4, 8, 16, 32, 64, 128, 256, 512

• Диапазон установки коэффициента укорочения

1-7 с шагом 0,001

• Волновое сопротивление

20 Ом - 1 кОм

Функциональные возможности рефлектометра

Запись рефлектограмм

• Записанные рефлектограммы хранятся в базе данных прибора.
• База может передаваться на компьютер и обратно.

• Данные разных приборов обмениваются.

Режимы просмотра:

• Просмотр рефлектограммы из памяти
• Сравнение измерения и памяти

• Разность измерения и памяти

Список кабелей и карта кабеля

• Список кабелей позволяет ускорить процесс измерений.
• Кабель в списке «помнит» свои параметры.

• На карте кабеля будут показаны все муфты, занесенные в память прибора.

Симметричный DSP-рефлектометр

• локализация разбаланса пары (поиск DSL-повреждений);
• локализация асимметрии жил (заменяет двухканальный рефлектометр):

• в дифференциальном методе две жилы в процессе измерения вычитаются, тем самым локализуется место повреждения

Вейвлет-функция

Характеристики моста

• диапазон измерения сопротивления изоляции


1 кОм – 50000 МОм

• диапазон электрической емкости

0,1 – 2000 нФ

• диапазон измерения сопротивления шлейфа

0 – 10 кОм

• диапазон измерения напряжения

0 – 300 В

• испытательное напряжение

400 В, 180 В

• диапазон Rп в месте повреждения изоляции

0 – 20 МОм

• максимальная погрешность локализации дефекта

0,1%+1м (для Rп = 0 – 3 МОм)

• максимальная погрешность измерения Rшл (0-3000 Ом)

± 0,1%+0,1 Ом

• максимальная погрешность измерения Ra

± 0,1%+0,1 Ом

• максимальная погрешность измерения Rиз, Cx

± 2%

Специальное приложение "Плановые измерения". Измерения всех параметров (R, C, Rшл, Ra) проводятся по принципу заполнения бланка протокола (до 2000 пар), который затем может быть распечатан на компьютере.

• питание от встроенного аккумулятора


6 элементов типа С NiMh 3.2 Ач

• потребляемая мощность

7 Вт

• габариты

270х240х120

• вес

2,5 кг
