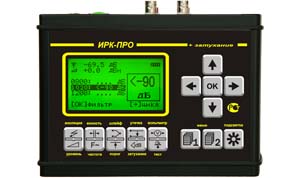

ИРК-ПРО 20
Кабельный прибор ИРК-ПРО с функцией допускового контроля по переходному затуханию на гостированной частоте 1020 Гц. Экономичное и удобное решение.НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Кабельный прибор ИРК-ПРО 20 предназначен для:
• измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
• определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.
ФУНЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля.
Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.
Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений.
ИЗМЕРИТЕЛЬ ПЕРЕХОДНОГО ЗАТУХАНИЯ
Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля. Прибор включен в государственный реестр № 28434-04. Сертификат об утверждении типа средств измерений ГОСТ № 19616. Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729.
Технические данные измерительного моста ИРК-ПРО
|
Диапазон измерения сопротивления изоляции
|
1 кОм - 50 000 МОм
|
|
Диапазон электрической емкости
|
0,1 - 2000 нФ
|
|
Диапазон измерения сопротивления шлейфа
|
0 - 10 кОм
|
|
Испытательное напряжение
|
400 В, 180 В
|
|
Диапазон измерения напряжения
|
0 - 300 В
|
|
Диапазон Rп в месте повреждения изоляции
|
0 - 20 Мом
|
|
Максимальная погрешность определения расстояния до места повреждения изоляции
|
для Rп = 0 - 3 МОм
0,1%+1м |
|
Максимальная погрешность измерения сопротивления шлейфа в диапазоне
|
0 ÷ 3000 Ом ±0,1% + 0,1 Ом
3 кОм ÷ 10 кОм ±0,1 кОм |
|
Максимальная погрешность измерения омической асимметрии
|
±0,1% + 0,1 Ом
|
|
Максимальная погрешность измерения сопротивления изоляции
|
±2% + 1 кОм
|
|
Максимальная погрешность измерения емкости
|
±2% + 0,1нФ
|
|
Питание прибора от встроенного аккумулятора
|
4 АА NiMh
|
|
Потребляемая мощность не более
|
3 Вт
|
|
Габариты
|
130х170х85 мм
|
|
Вес
|
1,3 кг
|
