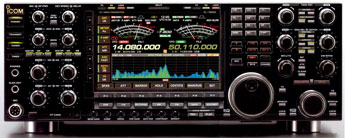

IC-7800

IC-7800 — новинка на рынке устройств радиосвязи, любительский трансивер экстра-класса, являющийся самым передовым в мире.

Описание трансивера Icom IC-7800

В трансивере применены два независимых приемника с двойным преобразованием частоты и используются четыре специализированных 32-разрядных цифровых сигнальных процессора (DSP) с плавающей точкой с тактовой частотой 225 МГц фирмы Texas Instruments: один для передатчика, по одному для каждого из приемников и один для обработки сигнала в анализаторе спектра.

Высокий динамический диапазон: 110 дБ и +40 дБ для точки пересечения 3-го порядка (IP3).

В схеме смесителей и усилителей применены специально разработанные высокодобротные катушки индуктивности. Усиление в схеме контура АРУ обрабатывается и управляется DSP. Применена специальная схема второго смесителя для уменьшения искажений сигнала.

Вместо традиционных PIN-диодов для переключения диапазонов применены электромеханические реле, что обеспечивает минимальные искажения основного сигнала.

Работа с основными видами модуляции: SSB, CW, RTTY, PSK31, AM, FM.

Для работы в режимах РСК31 и RTTY достаточно подключить к USB-разъему трансивера внешнюю компьютерную клавиатуру. Принимаемые с эфира сообщения отображаются на встроенном дисплее или на внешнем мониторе.

Дисплей TFT LCD: встроенный цветной многофункциональный дисплей с диагональю 7 дюймов и разрешением 800х480 точек.

Внешний монитор подключается через VGA–разъем встроенной видеокарты. Анализатор спектра управляется DSP-процессором, обеспечивая разрешение до 100 Гц и возможность выделения на дисплее слабого принимаемого сигнала, находящегося в одной полосе с сильным, и контроля ширины его спектра и искажений.

Флеш-карта CompactFlash (CF): предназначена для записи персональных настроек, что позволяет оперативно переходить к заданным настройкам трансивера и записям в цифровом магнитофоне.

Цифровой магнитофон DVR: запись пользовательской информации (CQ, позывной, номер в соревнованиях и т. п.) до 90 секунд суммарного времени в 4 стека памяти; запись принимаемых с эфира сообщений до 200 секунд суммарного времени в 20 стеков (не более 30 секунд на стек).

Особенности трансивера: передатчик мощностью 200 Вт; встроенный импульсный блок питания 48 В; возможность одновременного подключения до четырех приемо-передающих антенн с последующей автоматической или ручной коммутацией на лицевой панели трансивера; автоматический антенный тюнер с малым временем настройки; электронный телеграфный ключ с памятью на передачу до 70 знаков в 4 стеках; встроенный порт RS-232C, кодеры/декодеры RTTY и PSK31.

 Технические характеристики трансивера Icom IC-7800

Диапазон частот, МГц

TX:

1.80…54,00

RX:

0.03…60.00

Мощность передатчика, регулируется, Вт

5…200 ( кр. АМ)

5…50 ( АМ)

Количество каналов памяти

105

Типы модуляции

USB, LSB, CW, RTTY, AM, FM, PSK31

Диапазон рабочих температур, град. С

0…+50

Нестабильность частоты
при 0-50°С, не хуже

+/-0,05 * 10e-6

Напряжение питания, В

85-265

Потребляемая мощность, Вт
(перед. / прием при макс. громк. / ожидание)

800 / 210 / 200

Габаритные размеры, мм

424 х 150 х 420

Вес, кг

23.0

Приемник

Чувствительность, мкВ
(FM:12 дБ SINAD, прочие - 10 дБ S/N)

1-2 для АМ

0.32-0.5 для FM

0.13-0.5 для остальных

Избирательность по соседн. каналу, дБ

-70

Избирательность по побочному каналу, дБ

-70

Мощность громкоговорителя, Вт

2.6

Передатчик

Уровень побочных излучений, дБ

-60

Уровень подавления несущей, дБ

60

Уровень подавления боковой, дБ

80
