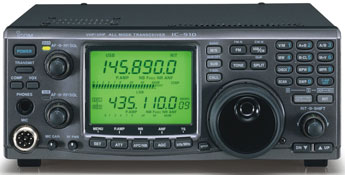

IC-910H

Высококачественный УКВ трансивер

Описание трансивера Icom IC-910H

  • 100 Ватт выходной мощности при 100% цикле. Выходной каскад трансивера собран по новой схеме с параллельным включением биполярных транзисторов. Стабильные характеристики при любой мощности обеспечивают алюминиевый радиатор и температурно-управляемый бесшумный вентилятор.
  • Высококачественный приемник. Трансивер обладает очень высокой чувствительностью (0.11 мкВ в режиме CW), в то время как перекрестные и зеркальные помехи сведены к минимуму без потери качества сигнала. Использование дополнительных предусилителей для каждого диапазона позволяет эффективно принять самые слабые сигналы (DX или со спутника). Усилители устанавливаются непосредственно около антенны и компенсируют влияние кабеля , AG-25 - 144 МГц, AG-35 - 430МГц, AG-1200 - 1200 МГц.
  • Высокая стабильность частоты. Кварцевый генератор обеспечивает стабильность не хуже ± 0.0003% (-10- +60° С, после прогрева). Установка дополнительного высокостабильного генератора (TCXO) CR-293 позволяет получить стабильность частоты . 0.00005% (0 -+60°С).
  • Дополнительный диапазон 1200 МГц. Установка внутреннего модуля UX-910 делает ICOM IC-910H полноценным трех диапазонным полнодуплексным трансивером, включая кросс диапазонную работу.
  • Расширенные возможности. Традиционные для КВ функции - сдвиг ПЧ, CW реверс, регулируемая высота тона CW и другие - доступны как для основного, так и для дополнительного диапазонов.
  • Все режимы работы. Возможна работа со всеми (SSB, AM и FM) видами модуляции. В диапазонах 144 и 430МГц доступна узкая FM. В трансивере можно установить два CW фильтра (500 Гц / -6дБ), FL-132 - для основного и FL-133 - для дополнительного диапазонов.
  • Передача данных. ICOM IC-910H имеет два разъема для подключения контроллеров пакетной связи, что позволяет одновременно работать в двух диапазонах. Режимы пакетной связи устанавливаются через SET- меню трансивера.
  • Связь через спутник. В режиме работы со спутником частоты приема и передачи ( down/up link) одновременно отображаются на дисплее (в основном ( MAIN) и дополнительном ( SUB) диапазонах соответственно). В трансивере предусмотрена прямая и обратная синхронизация частот приема и передачи ( tracking) и компенсация доплеровского сдвига. В специально выделенных 10 ячейках "спутниковой" памяти заносятся режим работы, и частоты приема / передачи для различных спутников .
  • Работа с CTCSS. Трансивер имеет встроенный кодер / декодер тонов CTCSS (50 тонов) , что особенно полезно в 2-метровом диапазоне и при работе через репитер.
  • 328 ячеек памяти. На каждый диапазон 99 ячеек обычной памяти, 6 ячеек для границ сканирования и одна для канала вызова. Дополнительно 10 ячеек для спутниковых каналов.
  • Встроенный электронный ключ Морзе. ICOM IC-910H включает в себя электронный ключ с изменяемым отношением точка/тире и скоростью. Для работы в режиме CW достаточно подключить манипулятор.
  • Дополнительный DSP модуль. UT-106 обеспечивает две функции - автоматическое подавление несущей ( automatic notch filter) и цифровое шумоподавление ( noise reduction).
  • Дополнительный модуль синтезатора речи. UT-102 позволяет произносить (на английском языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.
  • Компьютерный интерфейс. (формат CI-V), требуется блок сопряжения CT-17

Технические характеристики трансивера Icom IC-910H







Диапазон частот

144-146,430-440MГц, 1240-1300МГц (с модулем UX-910)

Вид модуляции

SSB, CW, FM, FM-N

Количество каналов

328 каналов

Стабильность частоты

±3ppm (-10°C to +60°C)

Напряжение питаний

13.8±15% В

Ток потребления

TX

high - 23.0A (8.0A на диапозон 1200MHz)
low - 7.0A (4.5A на диапозон 1200MHz)

RX

2.5A (3.5A на диапозон 1200MHz)

Standby

2.0A (3.0A на диапозон 1200MHz)

Рабочая температура

-10°C...+60°C

Габаритные размеры

241(Ш)94(В)239(Д) мм

Вес

4,5 кг

Антенный разъём

VHF SO-239 (50 ом), UHF Type-N (50 ом)

 Передатчик

Модуляция

SSB, FM

Выходная мощность

5.0-100W диапозон 144MHz
5.0-75W диапозон 430MHz
1.0-10W диапозон 1200MHz

Разъём микрофона

8-pin разъем (600 ом)

 Приемник

Тип приемника

VHF: SSB, CW Супергетеродин с одним преобразованием
  FM Супергетеродин с двойным преобразованием
UHF: SSB, CW Супергетеродин с двойным преобразованием
  FM Супергетеродин с тройным преобразованием

Чувствительность

SSB,CW 0.11µV (10dB S/N)
FM     0.18µV (12dB SINAD)

Избирательность

SSB,CW больше чем 2.3kHz/-6dB меньше чем 4.2kHz/-60dB
FM больше чем 15.0kHz/-6dB меньше чем 30kHz/-60dB
FM-N больше чем 6.0kHz/-6dB меньше чем 18kHz/-60dB

Мощность звука

Больше чем 2 Вт (при 10% искажений на 8 ом нагрузки)

Разъем внешнего громкоговорителя

2-проводный 3.5 мм (8 ом)
