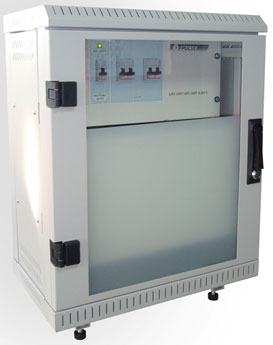

UPS 220V/0,5kVA 50Hz

Предназначен для питания приемников электроэнергии с мощностью потребления до 500ВА (телевизор, компьютер, аудио-видеотехника, кухонный комбайн, и др.) однофазным напряжением 220В переменного тока частотой 50Гц

Назначение источника бесперебойного питания UPS 220V/0,5kVA

Источник бесперебойного питания IUPS 220V/0,5kVA 50 Hz (далее – прибор) предназначен для питания приемников электроэнергии с мощностью потребления до 500ВА (телевизор, компьютер, аудио-видеотехника, кухонный комбайн, и др.) однофазным напряжением 220В переменного тока частотой 50Гц, а также для восстановления заряда аккумуляторных батарей.
Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в приборе предусмотрена возможность подключения внешней аккумуляторной батареи (далее – АБ) напряжением 48В емкостью САБ (20…100)А-ч.

Условия эксплуатации:

- температура окружающего воздуха от 0С до +40С.
- идеальный диапазон температуры окружающей среды: от 15C до 25C. Срок службы аккумуляторов (5 лет) дается для 20C. Каждые 10C повышения температуры свыше 25C сокращает срок службы на 50%.
- относительная влажность воздуха 95% при температуре +35С.
- режим работы – круглосуточный.

Основные технические данные и характеристики

  • Номинальное значение напряжение питающей сети переменного тока 220В.
  • Рабочий диапазон напряжения питающей сети переменного тока (180…260)В.
  • Допустимый диапазон напряжения питающей сети переменного тока (170…265)В.
  • Диапазон установки выходного напряжения постоянного тока, для заряда АКБ Uакб (42,0…58,0)В.
  • Максимальный зарядный выходной ток Iмакс 12А.
  • Номинальное значение выходного напряжения переменного тока (220+-2)В.
  • Номинальное значение частоты выходного напряжения (50+-1)Гц.
  • Номинальное значение полной мощности нагрузки 500ВА.
  • Рабочий диапазон мощности нагрузки от 0 до 100% от номинального значения.
  • Вид нагрузки – активная, активно-индуктивная, активно-емкостная, нелинейная (выпрямитель с фильтром).
  • Рабочий диапазон коэффициента мощности нагрузки 0,7…1.
  • Фактор перегрузки по мощности 1,7:1 в течение 5с.
  • Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, не более 10%.
  • Ток, потребляемый преобразователем от АКБ при номинальных значениях входного напряжения и полной мощности нагрузки (при отсутствии питающей сети), не более 14А.
  • Нестабильность выходного напряжения, для заряда АКБ, при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
  • Нестабильность выходного напряжения, для заряда АКБ, при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
  • Пульсации выходного напряжения, для заряда АКБ, в режиме стабилизации напряжения, не более 200мВ эффективного значения.
  • Пульсации выходного напряжения, для заряда АКБ в режиме стабилизации напряжения, не более 300мВ эффективного значения.
  • Температурный дрейф выходного напряжения, для заряда АКБ в режиме стабилизации напряжения, не более 0,02%/С.
  • Максимальный выброс выходного напряжения, для заряда АКБ при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5% от Uвых эффективного значения.
  • В приборе защита от перегрузок и коротких замыканий в первом канале осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
  • В приборе предусмотрено автоматическое подключение резервной аккумуляторной батареи к потребителю, последующее отключение ее при разряде ниже допускаемого уровня, а также восстановление емкости зарядным током после появления напряжения в питающей сети.
  • Диапазон установки емкости подключаемой АБ САБ (10…120) А·ч.
  • Максимальное установленное значение тока заряда АБ Iзар (0,1∙САБ) А.
  • Текущее максимальное значение тока заряда АБ (Iмакс-Iнагр), А.
  • Ток заряда аккумуляторной батареи, при котором происходит переход в режим содержания АКБ, 0,025*CАБ. Максимальное время работы прибора в режиме ускоренного заряда АКБ – 15ч, после этого происходит автоматический переход в режим содержания.
  • Ток заряда аккумуляторной батареи, при котором через время 5мин. происходит переход в режим в ускоренного заряда АКБ, 0,05*САБ.
  • Напряжение на аккумуляторной батарее, при котором происходит ее  автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока 46,0В (первое подключение) и 50,0В (последующие подключения).
  • Минимальное напряжение на аккумуляторной батарее, при котором происходит ее  автоматическое подключение на заряд при появлении напряжения сети переменного тока 32В.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки при разряде 42,0В.
  • По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
  • Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом, между замкнутыми выходными клеммами и корпусом, между замкнутыми контактами сетевого шнура и замкнутыми клеммами для подключения АКБ, а также между замкнутыми контактами выходного разъема и замкнутыми клеммами для подключения АКБ, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
  • К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
  • Габаритные размеры прибора (Ш×В×Г) 412×85×252мм.
  • Масса прибора, не более 5,5кг.
