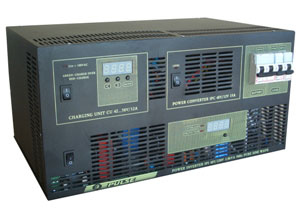

UPS 220V/3kVA, 12V/15A

Назначение источника бесперебойного питания UPS 220V/3kVA

Источник бесперебойного питания (ИБП) UPS 220V/3kVA, 12V/15A предназначен для электроснабжения различной радиоэлектронной аппаратуры и других потребителей энергии напряжениями 220В переменного тока и 12В постоянного тока от внешней кислотной аккумуляторной батареи напряжением 48В, а также для ее зарядки от сети переменного тока напряжением 220В.

ИБП состоит из устройства зарядного (УЗ) CU 42…58V/12A, преобразователя напряжения (ПН) IPC 48V/12V 15A и инвертора IPI 48V/220V 3,0kVA 50Hz.

Условия эксплуатации:

 - температура окружающего воздуха от 0С до +40С.

 - относительная влажность воздуха 95% при температуре +35С.

 - режим работы – круглосуточный.

Основные технические данные и характеристики

Устройство зарядное CU 42…58V/12A

  • Диапазон установки выходного напряжения постоянного тока в режиме содержания Uh (42,0…Uf)В
  • Диапазон установки выходного напряжения постоянного тока в режиме ускоренного заряда Uf (Uh…58,0)В.
  • Дискретность установки выходного напряжения постоянного тока 0,1В.
  • Диапазон установки емкости подключаемой аккумуляторной батареи CАБ (10…120)А·ч.
  • Дискретность установки емкости подключаемой аккумуляторной батареи 1А·ч.
  • Значение максимального выходного тока прибора (0,1САБ)А.Ток заряда аккумуляторной батареи, при котором прибор работает в режиме ускоренного заряда и цвет индикаторного светодиода «GREEN–CHARGE OVER, RED–CHARGE» красный, не менее (0,05САБ)А.
  • Ток заряда аккумуляторной батареи, при котором прибор работает в режиме содержания и цвет индикаторного светодиода «GREEN–CHARGE OVER, RED–CHARGE» зеленый, не более (0,025САБ)А.
  • Пульсации выходного напряжения в режиме стабилизации напряжения, не более 100мВ эффективного значения.
  • Пульсации выходного тока в режиме ограничения тока, не более 300мВ эффективного значения.
  • В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.

Преобразователь напряжения IPC 48V/12V 15A

  • Рабочий диапазон напряжения электропитания постоянного тока (48…56)В.
  • Допустимый диапазон напряжения электропитания постоянного тока (42…58)В.
  • Ток, потребляемый преобразователем при номинальных значениях входного напряжения и максимальной выходной мощности нагрузки, не более 5А.
  • Инвертор IPI 48V/220V 3,0kVA 50Hz
  • Рабочий диапазон напряжения электропитания постоянного тока (46…62)В.
  • Допустимый диапазон напряжения электропитания постоянного тока (42…64)В.
  • Ток, потребляемый преобразователем при номинальных значениях входного напряжения и максимальной мощности нагрузки, не более 75А.
  • Автоматическое отключение преобразователя происходит при выходе напряжения электропитания за пределы допустимого диапазона. Автоматическое включение преобразователя происходит при возвращении напряжения электропитания в рабочий диапазон.

Источник бесперебойного питания

  • Номинальное значение напряжения питающей сети переменного тока 220В.
  • Рабочий диапазон напряжения питающей сети переменного тока (185…255)В.
  • Допустимый диапазон напряжения питающей сети переменного тока (175…265)В.
  • Коэффициент входной мощности, не менее 0,95.

Выход 1:

  • Номинальное значение выходного напряжения переменного тока (220 2)В.
  • Номинальное значение частоты выходного напряжения переменного тока (50 1)Гц.
  • Номинальное значение полной мощности нагрузки 3000ВА.
  • Рабочий диапазон мощности нагрузки от 0 до 100% от номинального значения.
  • Вид нагрузки – активная, активно-индуктивная, активно-емкостная, нелинейная (выпрямитель с фильтром).
  • Рабочий диапазон коэффициента мощности нагрузки 0,7…1.
  • Фактор перегрузки по мощности 1,7:1 в течение 5с.
  • Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, не более 10%.
  • Преобразователь имеет защиты от перегрузок, короткого замыкания на нагрузке и от перегрева.

Выход 2:

  • Номинальное значение выходного напряжения постоянного тока 12В.
  • Максимальный выходной ток 15А.
  • Нестабильность выходного напряжения при изменении напряжения электропитания во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
  • Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении электропитания, не более 1%.
  • Пульсации выходного напряжения в режиме стабилизации напряжения, не более 50мВ эффективного значения.
  • Пульсации выходного напряжения в режиме ограничения тока, не более 100мВ эффективного значения.
  • Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5%.
  • В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
  • Электрическая прочность изоляции между замкнутыми контактами входного разъема «Uin 220VAC 50Hz» и корпусом прибора, между замкнутыми контактами выходных разъемов «OUT 220VAC», «OUT 12VDC» и корпусом прибора, а также между замкнутыми контактами входного разъема и замкнутыми контактами выходных разъемов, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
  • По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
  • К.П.Д. прибора при максимальной выходной мощности, не менее 0,88.
  • Габаритные размеры преобразователя (ШxВxГ) 400x200x285мм.
  • Масса ИБП, не более 13,0кг.
