РЕЙС -205

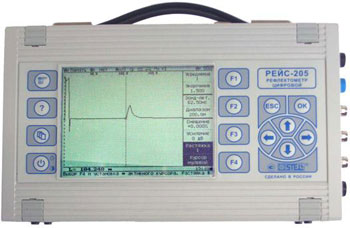

Рефлектометр цифровой РЕЙС-205 с функцией моста разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий.
Методы измерения
Технические характеристики
Измерение параметров кабельных линий
В режиме мостового метода прибор РЕЙС-205 позволяет измерить параметры кабельной линии: сопротивление шлейфа, сопротивление изоляции и ёмкость.
Измерение сопротивления шлейфа (петли)
Шлейф (петля) - это две жилы, закороченные на конце.
Прибор РЕЙС-205 имеет 3 специальных разъёма для подключения измеряемых жил кабеля. Сопротивление шлейфа может быть измерено для любой пары из трех жил, подключенных к разъёмам прибора.
Измерение расстояния до обрыва или конца линии мостовым методом переменного тока
РЕЙС-205 позволяет измерить ёмкость оборванной жилы и, используя информацию об известной длине исправной жилы или о погонной емкости линии, определить расстояние до места обрыва.
Измерение расстояния до места короткого замыкания или длины линии мостовым методом постоянного тока
РЕЙС-205 позволяет измерить сопротивление шлейфа, или суммарное сопротивление двух жил, закороченных в месте дефекта. Используя измеренное значение сопротивления и информацию о погонном сопротивлении жил, РЕЙС-205 позволяет определить расстояние до места короткого замыкания, или длину линии (если линия была закорочена на конце).
Измерение сопротивления изоляции. Использование РЕЙС-205 в качестве омметра и мегомметра
Прибор РЕЙС-205 может быть использован для измерения сопротивления изоляции жил кабеля или как обычный омметр и мегомметр.
Измерение мостовым методом расстояния до места утечки (понижения изоляции)
РЕЙС-205 позволяет измерить расстояние до места высокоомного повреждения (утечки) мостовым методом. Такие повреждения невозможно измерить рефлектометрическим способом.
Использование РЕЙС-205 в качестве вольтметра
Прибор РЕЙС-205 может быть использован в качестве вольтметра постоянного или переменного напряжений. Диапазон измеряемых напряжений составляет 0...200В. Режим измерения напряжений позволяет оценивать наличие наведенных и посторонних напряжений на измеряемой линии.
Универсальность питания
Возможность питания рефлектометра РЕЙС-205 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.
В рефлектометре РЕЙС-205 использованы широко распространенные аккумуляторы типа АА.
(Приведенные выше рефлектограммы и схемы подключения линий скопированы с экрана прибора РЕЙС-205)
