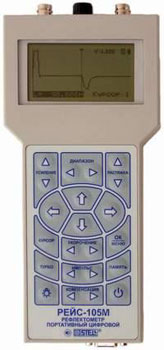

РЕЙС-105М
РЕЙС-105М - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях.
Особенности
Технические характеристики
Программное управление процессом измерений
Считывание рефлектограмм, управление всеми параметрами, обработка, запоминание информации и отстройка от помех производится встроенным вычислительным устройством под управлением специальной операционной системы, разработанной фирмой СТЭЛЛ.
Все основные параметры и функции выбираются и устанавливаются непосредственно с клавиатуры прибора.
Все меню и текстовые сообщения могут выдаваться как на русском (по умолчанию), так и на английском языках.
Автоматическое / ручное управление длительностью зондирующего сигнала
В приборе РЕЙС-105М возможны два режима управления длительностью зондирующего импульса: автоматический и фиксированный.
Автоматический режим управления устанавливается при включении питания. При этом длительность автоматически изменяется пропорционально диапазону расстояний.
При фиксированном режиме (режим ручного управления) длительность зондирующего импульса не изменяется при переключении диапазона.
Ручное управление длительностью позволяет оператору установить длительность импульса, оптимальную для измеряемой линии и получить максимальную разрешающую способность для конкретного измеряемого расстояния.
Наличие импульса компенсации
При включении импульса компенсации зондирующий сигнал становится сложным и состоит из двух частей: зондирующего импульса и импульса компенсации.
Импульс компенсации нецелесообразно использовать при малых длинах измеряемых линий. Поэтому в приборе его можно включить при установленном диапазоне измерения расстояний более 800 метров. Импульс компенсации позволяет: во-первых, при работе на больших усилениях снизить влияние искажение рефлектограммы (влияние “лыжи”) после зондирующего импульса, во-вторых, при измерениях удаленных неоднородностей или повреждений получить максимальную разрешающую способность за счет уменьшения “расползания” длительностей отраженных импульсов.
Индикация уровня заряда аккумулятора
В приборе РЕЙС-105М имеется возможность контроля уровень заряда аккумулятора, что особенно важно при подготовке к работе в полевых условиях.
Высокая разрешающая способность и низкая погрешность
Возможность установки малой длительности зондирующего сигнала (не более 8 наносекунд) и малая дискретность считывания сигналов обеспечивают высокую разрешающую способность рефлектометра.
Режим растяжки любой точки рефлектограммы в больших пределах позволяет отсчитать расстояние до дефекта с высокой точностью.
Двухкурсорная система отсчета расстояния
Измерение расстояния до места повреждения (неоднородности) или между любыми произвольными точками рефлектограммы, например между местом повреждения и муфтой, легко выполнить при помощи двух вертикальных курсоров.
В месте нахождения любого из курсоров можно произвести детальный просмотр рефлектограммы и более точное измерение. Для этого вокруг курсора увеличивают растяжку в 2, 4, 8, 16 …и т.д. раз. При этом погрешность измерения расстояния уменьшается в соответствующее количество раз.
Автоматический и ручной выбор диапазонов и измерение расстояния
Если включен режим АВТОПОИСК, то при подключении к измеряемой линии диапазон измерения автоматически устанавливается таким, чтобы рефлектограмма всей линии укладывалась на экране прибора. При этом производится автоматическое измерение расстояния до конца линии и отображение его на экране.
При включении питания устанавливается ручной режим, при котором переключение диапазонов измерения производятся оператором.
Встроенная таблица коэффициентов укорочений
Прибор РЕЙС-105М позволяет устанавливать или измерять коэффициент укорочения.
Встроенное запоминающее устройство впервые из импульсных рефлектометров позволяет записывать и сохранять во встроенной энергонезависимой памяти коэффициенты укорочения используемых потребителем линий (до 64 коэффициентов со своим именем, маркой или типом). Эти данные могут быть записаны изготовителем или самим потребителем.
Отображение информации на графическом ЖК дисплее
Графический ЖК индикатор с подсветкой и структурой 128х64 точки (70х40 мм) обеспечивает отображение рефлектограмм, режимов и параметров в графическом и алфавитно-цифровом виде.
Запоминание и хранение результатов измерения
В приборе РЕЙС-105М впервые реализованы 2 режима записи рефлектограмм в память:
- с фиксированной относительной погрешностью (0,78% от длины линии);
- с погрешностью, уменьшенной в 2, 4, 8, 16, 32 или 64 раза.
Во втором режиме рефлектограмма линии запоминается более подробно: например линия длиной 1000 метров может быть сохранена в памяти с дискретностью 12 см. Этот режим позволяет проводить “паспортизацию” линий.
Вместе с рефлектограммой в памяти сохраняется имя линии, присвоенное потребителем при записи, и все измерительные параметры.
Информация в памяти прибора сохраняется не менее 10 лет, в том числе при отключении встроенных аккумуляторов.
Сохраненную в памяти информацию можно использовать для сравнения с текущим состоянием линии или переписать во внешний компьютер. Имеется режим сравнения и вычитания двух рефлектограмм из памяти. При этом сравнение и вычитание может быть реализовано для рефлектограмм с линии и из памяти. При сравнении линии с памятью предварительно производится автоматическая настройка прибора по параметрам из памяти.
Сопряжение с компьютером по интерфейсу RS-232
Вся информация из памяти прибора РЕЙС-105М может быть переписана в память компьютера по интерфейсу RS-232. В компьютере может быть произведена дополнительная обработка или создана “библиотека” рефлектограмм обслуживаемых линий. Можно переписать рефлектограммы из компьютера в прибор.
Созданная "библиотека" обслуживаемых линий позволяет ускорить и упростить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". Обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.
В комплект поставки прибора РЕЙС-105М входит программа РЕЙД-6 для работы с компьютером. В качестве презента с каждым прибором поставляется также новая мощная программа РЕЙД-7 для работы с компьютером.
Автоматическая калибровка. Автоотключение питания при отсутствии команд
Автоматическая калибровка обеспечивает низкую инструментальную погрешность.
Прибор имеет кнопочное управление. При отсутствии команд от оператора в течении 4 минут прибор автоматически отключается, все режимы измерения сохраняются. При последующем включении прибор автоматически возвращается к прежнему режиму.
Мощный зондирующий импульс. Компенсация затухания сигналов
При включении мощного зондирующего импульса перекрываемое прибором РЕЙС-105М затухание увеличивается примерно на 20 дБ.
Удобство и простота пользования
Прибор спроектирован с учетом максимального упрощения пользования. Для этого все возможные операции и настройки автоматизированы. Для освоения прибора достаточно немного поработать с ним. При неправильных действиях оператора прибор выдает соответствующие подсказки и предупреждения.
Всегда есть возможность скорректировать неправильное действие.
Малые габариты и вес, универсальность питания
Особыми достоинствами прибора являются небольшие габариты и вес. При этом функциональные возможности РЕЙС-105М выше, а параметры лучше чем у многих больших рефлектометров.
Компактность, малый вес, наличие автономного питания и низкое потребление играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах.
Прибор РЕЙС-105М позволяет обойтись в полевых условиях без компьютера.
Прибор РЕЙС-105М поставляется в комплекте с аккумуляторами.
Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером.
(Все приведенные выше рефлектограммы и меню скопированы с экрана прибора РЕЙС-105М и показаны на сайте в уменьшенном масштабе).
