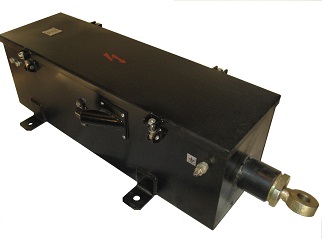

Привод электромагнитный стрелочный шахтный ПЭСШ 100-У5

Привод постоянного тока, предназначенный для перевода остряков стрелочных переводов в нужное положение, прижатия их в этом положении, непрерывного контроля прижатого положения в заданном маршруте на шахтах с электровозной откаткой не опасных по взрыву газ

ПРИВОД ЭЛЕКТРОМАГНИТНЫЙ СТРЕЛОЧНЫЙ ШАХТНЫЙ тип ПЭСШ-100-У5      ТУ У 35.2-32242794-002-2003

Привод постоянного тока, предназначенный для перевода остряков стрелочных переводов в нужное положение, прижатия их в этом положении, непрерывного контроля прижатого положения в заданном маршруте на шахтах с электровозной откаткой не опасных по взрыву газа и пыли.

Основные параметры и размеры ПЭСШ-100-У5

• Номинальное рабочее напряжение привода должно быть 250 В постоянного тока;
• Привод должен работать при значениях напряжения питающей сети то 0,9 до 1,1 номинального значения;
• По виду воздействия на исполнительный механизм привод реверсивного действия;
• Привод работает в кратковременном режиме;
• Продолжительность включения для кратковремен. режима работы должно быть не более 5 с;
• Число циклов, определяющих механическую износостойкость привода, должно быть не менее 10000;
• Номинальное тяговое усилие привода не менее 90 кг;
• Номинальный ход штока привода не должен быть менее 100 мм;
• После отключения привода от питающей сети он должен обеспечивать прижатие штока в пределах номинального хода с удерживающей силой не менее 40 кг;
• Время срабатывания привода не более 0,5 с;
• Пауза включения не менее 10 мин;
• Номинальная потребляемая мощность привода не более 9000 Вт;
• Габаритные размеры, мм    900х335х220;
• Масса, кг, не более 96.
