Аппаратура диспетчерской высокочастотной связи «Украина»

Аппаратура диспетчерской высокочастотной связи «Украина» предназначена для связи диспетчера с машинистами контактного электровозного транспорта в горнорудной промышленности при использовании контактной сети в качестве линии связи.

                                        АППАРАТУРА ДИСПЕТЧЕРСКОЙ  ВЫСОКОЧАСТОТНОЙ СВЯЗИ «УКРАИНА» ТУ У 32.2-32242794-011:2005

Аппаратура диспетчерской высокочастотной связи «Украина» предназначена для связи диспетчера с машинистами контактного электровозного транспорта в горнорудной промышленности  при использовании контактной сети  в качестве линии связи.

Аппаратура сохраняет работоспособность при любых колебаниях напряжения контактной сети и даже при ее обесточивании.

Основные характеристики

Напряжение питания постоянного тока, В	11±10%
Ток, потребляемый в режиме передача, А	≤  1,7
Несущая частота, кГц	45±0,5
Девиация   частоты, кГц	≤ 3
Выходная мощность передатчика, Вт  не менее	4,5
Выходная мощность УНЧ, Вт	1
Чувствительность приемника: пороговая, мВ                                           реальная , мВ	150 475

В состав аппаратуры входят:

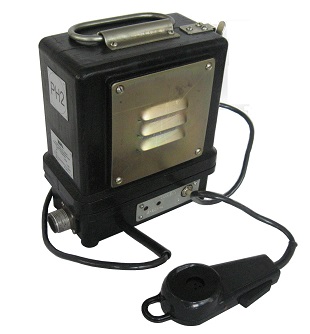

1.      Приемопередающая  станция (блок приемопередатчика БПП).

2.   Установочная аппаратура.

Приемопередатчик устанавливается в камере диспетчера и на  электровозах. При отсутствии камеры диспетчера на горизонте  приемопередатчики устанавливаются только на электровозах.

Установочная аппаратура содержит:

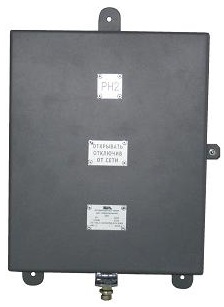

	а) щит переключений  (ЩП) служит для подключения приемопередающей станции к линии связи в нескольких точках контактной сети, удаленных от диспетчера

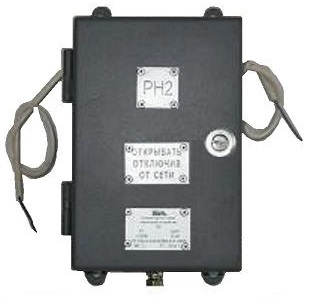

б) переходное устройство  (ПУ)  служит для подключения соединительных  линий к контактной сети и устанавливается вблизи места подключения. Переходное устройство согласует сопротивление соединительной линии с сопротивлением контактной сети.

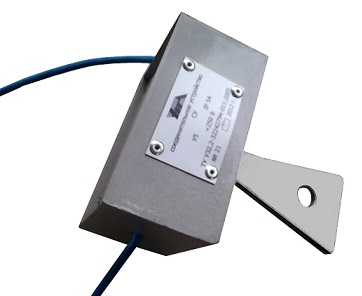

	в) соединительное устройство  (СУ) -  в соответствии с конкретным проектом. Соединительное устройство СУ предназначено для обеспечения связи машиниста электровоза с диспетчером или с другими машинистами электровозов при прохождении электровоза на участке с отключенным контактным проводом.

г) вольтметр резонансный  (ВР-5645)  предназначен для измерения уровня высокочастотного сигнала в контактном проводе при работе приемопередающей станции в режиме передачи.

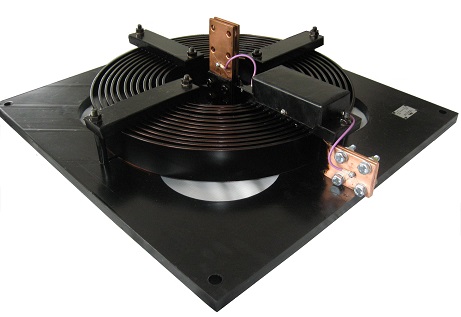

д) высокочастотный заградитель на 1500 А  (З-1500) -  в соответствии с конкретным проектом; е) высокочастотный заградитель на 800 А  (З-800) -  в соответствии с конкретным проектом.             Высокочастотные заградители обладают высоким сопротивлением для токов рабочей частоты канала и служат для заграждения путей этим токам, уменьшая их утечку с района связи. Отсутствие заградителей может привести к увеличению затухания канала, так как малое входное сопротивление подстанции шунтирует высокочастотный канал.

ж) блок питания (БП) устанавливается в камере диспетчера и на электровозе. Места установки блоков питания согласовываются с заказчиком. з) ключ торцовый.

Аппаратура диспетчерской высокочастотной связи поставляется как комплектно, так и отдельными её составляющими.

Габаритные и установочные размеры и масса блоков аппаратуры, не более:

Обозначение блоков	Габаритные размеры, мм			Масса,
	Длина	ширина	высота	кг
БПП БП ЩП ПУ СУ ВР-45 З-800 З-1500	105 353 285 144 170 128 660 660	210 198 391 254 105 99 675 675	220 222 68 138 140 196 140 180	2,5 7,6 4,0 2,5 1,4 1,7 72 98,5
