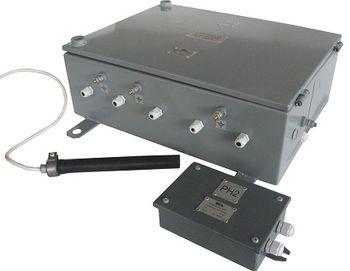

 АППАРАТУРА АВТОМАТИЧЕСКОЙ ДВУХСВЕТОВОЙ СИГНАЛИЗАЦИИ АДС



Аппаратура предназначена для автоматического управления движением рудничного электро-возного транспорта при помощи сигнальных огней светофоров предупреждения рабочих о движении состава. Аппаратура рассчитана на применение в подземных выработках шахт неопасных по газу и пыли.

Аппаратура обеспечивает:

-  исходное состояние – красный запрещающий огонь;

-  автоматическое включение разрешающего огня светофора при наличии запроса на свободный блок-участок;

-  автоматическое переключение красного огня светофора на красно -мигающий при запросе на занятый блок-участок;

-  автоматическое переключение зеленого огня светофора на красный при въезде на блок - участок;

-  автоматическое переключение мигающего красного огня светофора на зеленый при освобождении блок - участка;

-  автоматическую разделку маршрута после освобождения блок - участка;

-  невозможность одновременного включения двух или нескольких разрешающих огней светофора взаимосвязанных маршрутов;

-  сохранение информации в случае кратковременного исчезновения напряжения;

-  включение предупреждающей сигнализации «Берегись электровоза» с момента разрешения на движение состава до разделки маршрута.



Основные характеристики:

Номинальное значение напряжения питания от сети переменного тока, В	127
Полная потребляемая мощность, ВА, не более	250
Напряжение коммутации цепей пост. тока приемника, В	24
Напряжение питания переменного тока светофора, В	36
Номинальный зазор между передающей и приемной антеннами, мм	500
Установленный срок службы, лет, не менее	6
Температура эксплуатации, °С	-5…+35



Состав, габаритные размеры и масса изделия, не более:

Наименование	Кол	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
Аппаратура  управления  светофорами  АУС	1	585	180	625	30
Приемник сигналов	15	175	81	80	1,2
Светофор шахтный ШС	5	361	175	300	6
Антенна	15	260	50	33	0,4
