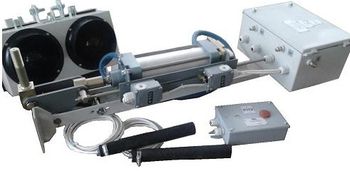

Аппаратура дистанционного управления стрелками ДУС предназначена для перемещения остряков стрелочного перевода из кабины машиниста движущегося шахтного электровоза или кнопочного поста.АППАРАТУРА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ СТРЕЛКАМИ ДУС
Аппаратура дистанционного управления стрелками ДУС предназначена для перемещения остряков стрелочного перевода из кабины машиниста движущегося шахтного электровоза или кнопочного поста.
Основные характеристики:
|
Потребляемая мощность, Вт: блока управления генератора сигналов |
25 15 |
| Рабочее напряжение, В | 250±20% |
| Чувствительность приемника, мВ, не менее | 700 |
| Рабочее давление воздуха в пневмоприводе, МПа | 0,4 ...1,0 |
| Время перевода остряка стрелки, с, не более | 2 |
Состав, габаритные размеры и масса аппаратуры, не более:
|
|
Кол |
Длина, мм |
Ширина, мм |
Высота, мм |
|
Пневмопривод с блоком управления |
1 |
450 |
380 |
865 |
|
Генератор сигналов |
1 |
225 |
120 |
55 |
|
Антенна |
3 |
260 |
50 |
33 |
|
Светофор шахтный |
1 |
361 |
172 |
300 |
Если для следования по выбранному маршруту необходим перевод стрелки, то машинист электровоза, подъезжая к стрелке, должен нажать кнопку перевода стрелки, распо-ложенную на лицевой сто-роне генератора сигналов. Генератор сигналов излу-чает электро-магнитные колебания частотой 25 кГц, которые воспринимаются приемником, включающим электровентиль, открываю-ий доступ сжатого воздуха в цилиндр для перевода стрелки. С переводом стрелки происходит замена знака указателя положения стрелки и подготовка схемы к следующему включению. Местный перевод стрелки осуществляется посредством кнопок, выведенных сверху корпуса блока управления.
